Testujemy UPS-a Green Cell RTII z wyświetlaczem LCD 3000VA

Testujemy UPS-a Green Cell RTII z wyświetlaczem LCD 3000VA

UPS (Uninterruptible Power Suply) to, po polsku, zasilacz awaryjny. Służy do tego, do czego jego nazwa wskazuje, a więc do zapewnienia nam prądu w momencie, gdy z jego dostępnością jest problem. UPS cały czas dba o to, by jego wbudowany akumulator był naładowany oraz pełni rolę listwy antyprzepięciowej. A gdy prądu zabraknie, ów akumulator jest wykorzystywany, by zapewnić podłączonym do niego urządzeniom nieprzerwaną pracę lub chociaż możliwość bezpiecznego jej zapisania i wyłączenia tychże urządzeń.

Wzorowym przykładem takiego urządzenia jest Green Cell RTII.

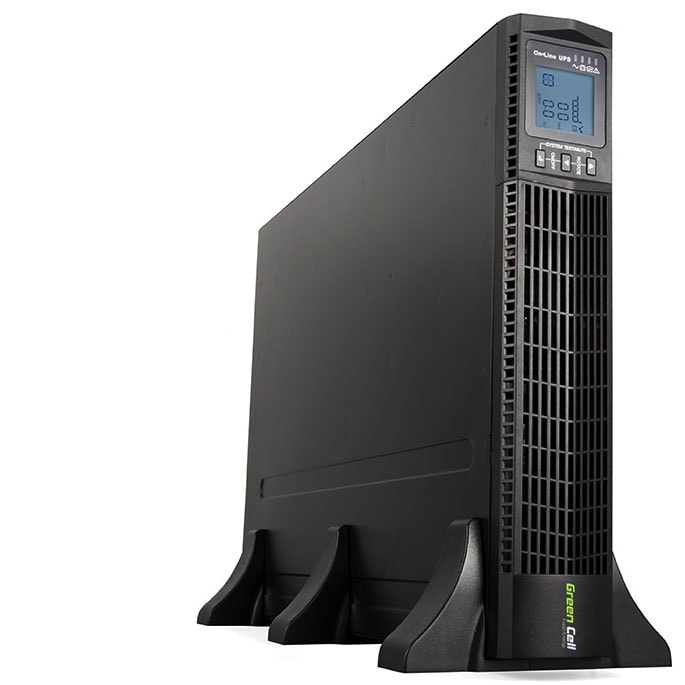

Schemat budowy tego urządzenia umożliwia jego pracę zarówno w pozycji poziomej, jak i montaż w szafach rack 19”. Może on też pracować w pozycji pionowej. Ciekawym dodatkiem jest jego wyświetlacz LCD, który w przejrzysty sposób informuje o trybie pracy zasilacza.

Z tego wyświetlacza dowiemy się takich informacji, jak aktualny poziom naładowania akumulatora, stan ładowania, tryb pracy, zużycie energii czy temperatura.

Jakby tego było mało, tym 2700-watowym zasilaczem możemy zarządzać zdalnie dzięki dołączonemu do niego oprogramowaniu w polskiej wersji językowej. Możemy dzięki niemu również monitorować pracę tego UPS-a i błyskawicznie reagować w razie potrzeby.

Co ważne, zasilacz zapewnia pełną, czystą sinusoidę. Czemu to takie ważne? Ponieważ dzięki temu możemy być pewni, że wszystkie podłączone do UPS-a urządzenia są bezpieczne i nie musimy się przejmować o stabilność ich pracy.

Wyniki testów

Testowanie UPS-a jest zadaniem dość czasochłonnym. Tym bardziej im większa jest pojemność zainstalowanych baterii. W przypadku RTII wyniki są bardzo przyzwoite. Poniższy wykres prezentuje czasy podtrzymywania zasilania dla różnych obciążeń.

Wydajny komputer z mocną kartą graficzną i 19-calowym monitorem, który podczas obciążenia benchmarkiem Furmark pobierał ok. 1500 watów był podtrzymywany przez nieco ponad 15 minut. To z powodzeniem wystarczy by zakończyć pracę i bezpiecznie go wyłączyć.

Typowy, dość stary i niezbyt wydajny komputer biurowy, pobierający podczas działania ok. 160 watów, podłączony do UPS-a mógł działać jeszcze przez prawie 3 godziny (170 minut). Na nieco dłużej wystarczy zasilania dla 16-dyskowego, wydajnego serwera NAS (ok. 130 watów pobieranej mocy).

Niewielki czterodyskowy serwer NAS do użytku w małym biurze, który podczas dostępu do danych pobiera zaledwie 25 watów, działał podłączony do UPS-a przez prawie 18 godzin. Nie sądzę jednak, by wiele osób zdecydowało się wydać na zasilacz awaryjny do NAS-a równowartość jego ceny wraz z dyskami.

Jeśli zaś idzie o kształt sinusoidy, w zasilaczach UPS możemy spotkać się z trzema wartościami:

– kształt prostokątny

– schodkowy

– pełna sinusoida.

W przypadku RTII mamy do czynienia z ostatnim wariantem. Sprawia to, że zasilacza możemy użyć z dowolnym urządzeniem, nawet takim, które jest wrażliwe na parametry prądu wejściowego. Poniżej prezentujemy fotografię ekranu oscyloskopu cyfrowego, do którego drugiej linii podłączyliśmy UPS-a (dolny wykres). Wykres górny to linia bez podłączonego źródła zasilania.

W kwestii czasu przełączania musimy uwierzyć producentowi na słowo, gdyż nie byliśmy w stanie go zmierzyć. Nasza aparatura może mierzyć czasy od 1 ms wzwyż. Oznacza to, że wynik Green Cell RTII to mniej niż 1 ms, a zatem nie powinniśmy się martwić o jakiekolwiek problemy związane z nieprawidłową pracą urządzeń wynikającą ze zbyt długiego czasu przełączania.

Ale to nie koniec!

Wydajność Green Cell RTII również jest czymś, czym producent może się pochwalić. Sięga ona bowiem aż 90 proc. Producent wyposażył ten model również w funkcję zimnego startu. Zimny start to wymuszenie pracy w trybie akumulatorowym bez wcześniejszego podłączenia do sieci zasilającej.

Green Cell RTII posiada też podwójną konwersję. Oznacza to, że napięcie z gniazdka jest najpierw konwertowane z prądu zmiennego na stały, który jest wysyłane do ładowarki akumulatora, a następnie do falownika, który zasila prądem zmiennym podłączone urządzenia. Po co? By wyeliminować ryzyko spadku napięcia nawet o milisekundę.

Za całość zapłacimy około 1750 złotych, w zależności od dystrybutora. Biorąc pod uwagę ilość oferowanych dodatkowych funkcji, po uwzględnieniu ceny pozostaje nam ten model gorąco polecić. Zresztą, zrobilibyśmy to nawet, gdyby był droższy…

Specyfikacja:

  • Gwarancja: 24 miesiące
  • Zabezpieczenie przeciwprzepięciowe: Tak
  • Stan: Fabrycznie nowa
  • Typ: Online
  • Zabezpieczenie przed przeładowaniem: Tak
  • Możliwość zwrotu: Do 30 dni
  • Kod produktu: UPS15
  • Producent: Green Cell
  • Wymiary: 440 x 86.5 x 720 mm
  • Waga: 23,3 kg
  • Napięcie wejściowe: 110-290V
  • Częstotliwość wejściowa: 45-65Hz (wykrywana automatycznie)
  • Napięcie wyjściowe: 200/208/220/230/240V AC
  • Moc: 3000VA (2700W)
  • Częstotliwość wyjściowa: 50Hz / 60Hz
  • Gniazda: 6x IEC320 C13-10A (podzielone na dwa segmenty z możliwością przydzielenia odrębnych ustawień), 1x C19-16A
  • Baterie: 6x akumulator 12V 9Ah – czas pracy na baterii przy 100% obciążeniu 3-5min (wyświetlane na panelu LCD)
  • Wskaźnik: panel LCD (obciążenie, stan baterii, prąd wejściowy, prąd wyjściowy, aktualny tryb pracy)
  • Porty: 1x USB typ B, 2x RJ45, 1x RS232, 1x SNMP slot, 1x EPO, 1x konektor Anderson PowerPole
  • Temperatura pracy: 0-40°C
  • Kształt napięcia wyjściowego: Czysta Sinusoida
  • Typowy czas ładowania: 5 godzin do 90% pojemności akumulatorów
  • Współczynnik mocy: ⩾0.98
  • Możliwość zasilania generatorem: Tak
  • Współczynnik THDi na wejściu: mniej niż 7% przy 100% obciążenia
  • Faza na wejściu: Pojedyncza faza i uziemienie
  • Faza na wyjściu: Pojedyncza faza i uziemienie
  • Współczynnik mocy na wyjściu: 0.9
  • Zniekształcenie napięcia na wyjściu: mniej niż 2%
  • Współczynnik szczytu: 3:1
  • THD na wyjściu: mniej niż 3% przy stałym obciążeniu, mniej niż 5% przy zmiennym obciążeniu
  • Czas zmiany trybu pracy: Do pracy na baterii 0 ms, do pracy w trybie bypass mniej niż 4 ms
  • Ochrona przed przeciążeniem: Tak
  • Ochrona przed przepięciem: Tak, obejmuje cały układ
  • Ochrona przed przegrzaniem: Tak, w trybie pracy sieciowej przejście w tryb bypass, przy pracy na baterii automatyczne wyłączenie UPS
  • Ochrona przy rozładowaniu baterii: Alarm i wyłączenie urządzenia (dodatkowe funkcje ustawiane z pomocą oprogramowania)
  • Wyłącznik bezpieczeństwa EPO: Natychmiastowe wyłączenie UPS, możliwość ustawienia trybu NO lub NC
  • Autodiagnostyka: Podczas uruchamiania UPS oraz z pomocą oprogramowania
  • Alarmy: Wizualne i dźwiękowe: brak zasilania sieciowego, niski stan baterii, przeciążenie, awaria układu
  • Temperatura przechowywania: -25-+55°C
  • Wilgotność: 0-95%
  • Hałas: mniej niż 50dB (odległość 1m)
  • Certyfikaty: CE, zgodność z normą PN-EN 62040-2
