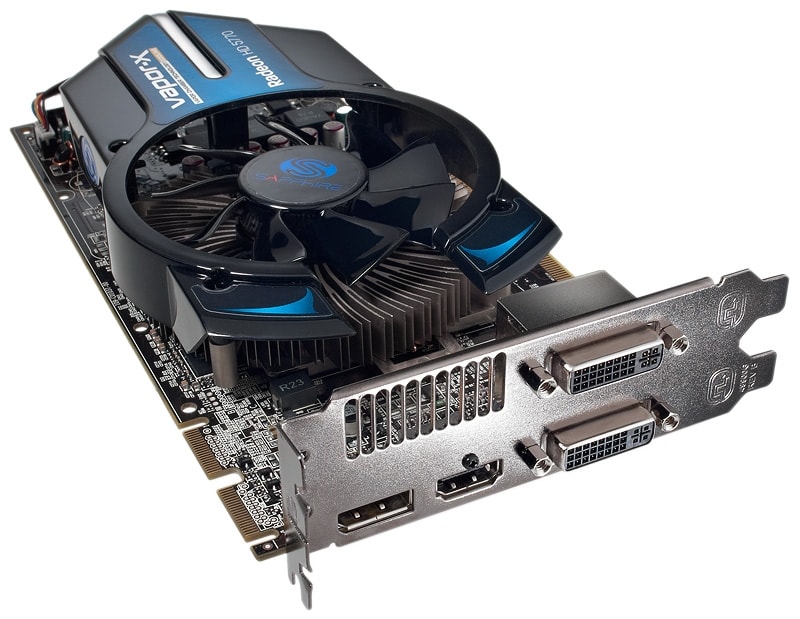

Sapphire Radeon HD 5770 Vapor-X 1024MB GDDR5

Karty graficzne Radeon HD 5770 na rynku pojawiły się trzy tygodnie po premierze pierwszych kart AMD zbudowanych na rdzeniach Cypress. Ich wydajność zbliżona jest do układów Radeon HD 4870, natomiast dostępne są one w dużo atrakcyjniejszej cenie. Dodatkowo otrzymujemy pełną obsługę DX 11,

Mimo, że od premiery kart graficznych Radeon HD 5770 już trochę czasu minęło, to dopiero teraz na rynku zaczynają się pojawiać podkręcone wersje wcześniej wspomnianych układów.  Jako pierwsza do testów dotarła karta firmy Sapphire z serii Vapor-X.

Technologia wykorzystana w prezentowanym dziś Radeonie HD 5770 po raz pierwszy została użyta w bardzo wydajnych kartach należących do serii Toxic, gdzie efektywne odprowadzanie ciepła z wysoko podkręconych układów było bardzo ważne. Swoją wydajność Vapor-X zawdzięcza komorze w której płynne chłodziwo parując odbiera ciepło przekazywane przez rdzeń karty. Para, która powstaje przemieszcza się następnie do komory kondensacji, gdzie osadza się na chłodnej powierzchni radiatora, na której oddaje swoje ciepło i zamienia stan ponownie na ciekły. Dalszym rozproszeniem ciepła zajmuje się radiator wraz z wentylatorem. W kartach z serii Toxic połączenie Vapor-X z rozbudowanym radiatorem oraz dużym wentylatorem sprawdziły się w bardzo dobrze utrzymując niską temperaturę rdzenia oraz pamięci.

W WiC wynik Radeona HD 5770 troszkę gorszy... uplasował się ostatecznie między Radeonem HD 4850 ra 4870.

W WiC wynik Radeona HD 5770 troszkę gorszy… uplasował się ostatecznie między Radeonem HD 4850 ra 4870.

Prezentowana dziś karta została wyposażona w wykonany w 40-nanometrowym procesie technologicznym rdzeń o nazwie Juniper. To, co odróżnia referencyjnego Radeona 5770 od modelu 5870 to obniżone prawie wszystkich jego wartości o połowę. W karcie tej znajdziemy zatem 800 procesorów graficznych, 16 jednostek ROP oraz 40 jednostek teksturujących. To, co nie uległo żadnej modyfikacji to taktowanie rdzenia – 850 MHz oraz pamięci 4800 MHz. Wydajnych układy GDDR5 firmy Hynix do komunikowania się wykorzystują 128-bitową szynę danych której przepustowość spadła ze 153,6 GB/s (Radeon HD 5870) do 76,8 GB/s.  Wszystkie te „ciecia” odbiły się bardzo pozytywnie na współczynniku TDP karty. W przypadku modelu Radeon HD 5870 wartość ta wynosiła 188 W, natomiast w „wykastrowanym” 5770 spadła do zaledwie 108 W w czasie maksymalnego obciążenia. W momencie przejścia w stan idle GPU obniża swoje taktowanie do 157 MHz, a współczynnik TDP spada do zaledwie 18 W.

W starszym z 3DMarków wynik karty pozwolił się jej uplasować przed GeForce GTX 285

W starszym z 3DMarków wynik karty pozwolił się jej uplasować przed GeForce GTX 285

W testowanym przez nas Sapphire Radeon HD 5770 z serii Vapor-X ten system chłodzenia został zastosowany jedynie dla rdzenia karty. Ciepło generowane przez CPU odprowadzane na aluminiowy radiator nad którym umieszczono sporych rozmiarów wentylator. Efekt zmiany chłodzenia jest widoczny w chwilę po odpaleniu programu monitorującego. Temperatura pracy rdzenia spadła z około 73 st C, które widywaliśmy w standardowo chłodzonych produktach do zaledwie 61 stopni.

W nowszej wersji benchmarka wynik karty znajduje się pomiędzy Radeonami HD 4870 i 4890

W nowszej wersji benchmarka wynik karty znajduje się pomiędzy Radeonami HD 4870 i 4890

W tym miejscu warto również przypomnieć, że opisywany produkt posiada podniesioną częstotliwość pracy rdzenia. Wartości ta wzrosła zaledwie o 10 MHz (z 850 do 860 MHz). Nie jest to wartość wyśrubowana, natomiast pozwoliła ona odskoczyć od referencyjnej konkurencji na około 2-3%. W tekście prezentujemy niektóre z wyników uzyskanych w czasie testu, natomiast po pełne ich zestawienie zapraszamy na stronę z rankingami.

W rozdziałce Full HD możemy pograć w Crysis'a w warunkach jakie oferował nam wcześniej Radeon HD 4870

W rozdziałce Full HD możemy pograć w Crysis’a w warunkach jakie oferował nam wcześniej Radeon HD 4870

Karta oprócz swojej wydajności oferuje dodatkowo znaną z wydajniejszych układów technologię Eyefinity pozwalającą na połączenie do niej trzech monitorów o maksymalnej rozdzielczości 2560×1600 każdy. W efekcie otrzymamy obraz o przekątnej 7680×3200 pikseli który (w zależności od gry) poprawi nam pole widzenia oraz zapewni jeszcze lepsze doznania wizualne.

Podobnie sytuacja wygląda w UT3 - 71 fps to o jedną klatkę więcej niż Radeon HD 4870

Podobnie sytuacja wygląda w UT3 – 71 fps to o jedną klatkę więcej niż Radeon HD 4870
Aplikacja GPU-Z podaje wszystkie istotne informacje o testowanej karcie graficznej.

Aplikacja GPU-Z podaje wszystkie istotne informacje o testowanej karcie graficznej.

W chwili obecnej za kartę trzeba zapłacić około 640 zł co jest ceną stosunkowo atrakcyjną… za niewiele wydajniejszego Radeona HD 5830 trzeba zapłacić bowiem od około 850 zł. wzwyż. Dodatkowym atutem Sapphire Radeon HD 5770 Vapor-X jest wydajny system chłodzenia, który pozwoli nam na dodatkowe podkręcanie kary bez obawy o przegrzanie, a także bogaty zestaw dodatków w skład których wchodzi gra Codemasters: Colin McRae: DiRT 2 oraz oprogramowanie ArcSoft: SimHD.

Grzegorz Glonek

  • Oceny
    • Łączna 69
    • Wyposażenie i dane techniczne 88
    • Chłodzenie 86
    • Wydajność 66
  • Gwarancja [miesiące] 24
  • Producent chipsetu ATI
  • Model chipsetu Radeon HD 5770
  • Liczba jednostek zunifikowanych 800
  • Pamięć [MB] 1024
  • Wyjście HDMI tak
  • Częstotliwość taktowania rdzenia [MHz] 860
  • Częstotliwość taktowania Shaderów [MHz] -
  • Częstotliwość taktowania pamięci [MHz] 4800
  • Typ pamięci GDDR5
  • Szerokość interfejsu pamięci [bity] 128
  • Czas dostępu [ns] 0.5
  • Wyjścia
    • DisplayPort tak
    • Wyjście TV (PAL) brak
    • Wyjście TV (HDTV) - component brak
  • Wyjścia D-Sub brak
  • Wyjścia DVI tak
  • Sterowniki użyte w testach 10,2
  • 3DMark Vantage
    • 3DMark Score 10104
    • GPU Score 9522
    • GPU Test 1 30
    • GPU Test 2 26
    • CPU Score 12369
  • 3DMark06
    • 3DMark result 15384
    • SM2.0 Score 5941
    • HDR/SM3.0 Score 7230
    • CPU Score 4486
  • Crysis
    • 1280x1024
      • no FSAA | no AF [FPS] 54.0
      • FSAA 4x | AF 16x [FPS] 46.0
    • 1680x1050
      • no FSAA | no AF [FPS] 43.0
      • FSAA 4x | AF 16x [FPS] 37.0
    • 1920x1200
      • no FSAA | no AF [FPS] 35.0
      • FSAA 4x | AF 16x [FPS] 29.0
  • PT Boats: Knights of the Sea
    • 1280x1024
      • FSAA 4x | AF 16x [FPS] 39.7
    • 1680x1050
      • FSAA 4x | AF 16x [FPS] 34.0
    • 1920x1200
      • FSAA 4x | AF 16x [FPS] 31.0
  • World in Conflict
    • 1280x1024
      • no FSAA | no AF [FPS] 85
      • FSAA 4x | AF 16x [FPS] 44
    • 1680x1050
      • no FSAA | no AF [FPS] 83
      • FSAA 4x | AF 16x [FPS] 37
    • 1920x1200
      • no FSAA | no AF [FPS] 79
      • FSAA 4x | AF 16x [FPS] 33
  • Company of Heroes 1.71
    • Wbudowany test wydajności - 1280x1024
      • FSAA 4x | AF 16x [FPS] 59.2
    • Wbudowany test wydajności - 1680x1050
      • FSAA 4x | AF 16x [FPS] 58.6
    • Wbudowany test wydajności - 1920x1200
      • FSAA 4x | AF 16x [FPS] 57.1
  • Enemy Territory: QUAKE WARS
    • 1280x1024
      • no FSAA | no AF | HDR off [FPS] 157.0
      • FSAA 4x | AF 16x | HDR off [FPS] 103.0
    • 1680x1050
      • no FSAA | no AF | HDR off [FPS] 135.0
      • FSAA 4x | AF 16x | HDR off [FPS] 81.0
    • 1920x1200
      • no FSAA | no AF | HDR off [FPS] 114.0
      • FSAA 4x | AF 16x | HDR off [FPS] 68.0
  • PCMark05 (1.2.0)
    • no FSAA | aniso 1024x768
      • PCMark 10499
      • CPU 9577
      • Memory 6531
      • Graphics 20895
      • HDD 5788
  • Poziom hałasu wentylatora (2D) - zmierzony śr. [dB] 27.8
  • Poziom hałasu wentylatora (2D) - zmierzony śr. [so] 1.1
  • Poziom hałasu wentylatora (3D) - zmierzony śr. [dB] 33.4
  • Poziom hałasu wentylatora (3D) - zmierzony śr [so] 1.8
