Gigabyte GA-X58A-UD9

archiwum
Ekstremalnie wielka rozmiarami i funkcjonalna płyta główna przeznaczona do wydajnego komputera dla gracza oraz entuzjastów overclockingu. Ma aż sześć złączy dla kart graficznych ale przy tym potrzebuje specjalnej obudowy, która pozwoli zamontować tak dużą płytę. Dzięki dwóm układom Nvidia NF 200

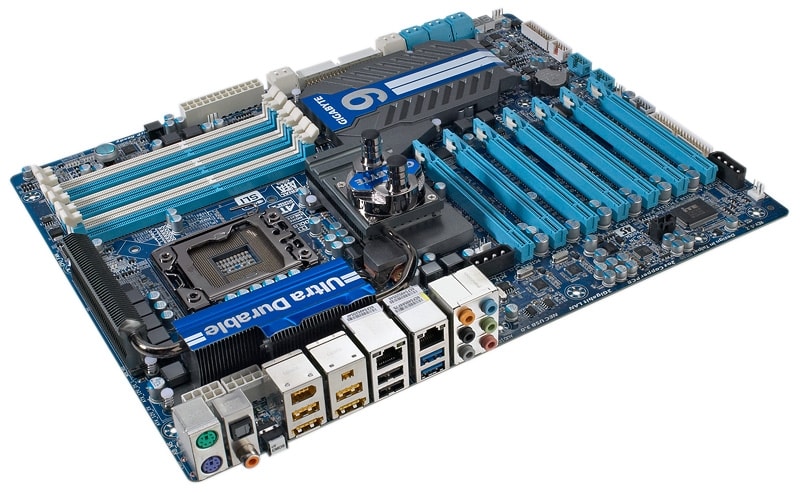

Gigabyte GA-X58A-UD9 to flagowy model płyty dla najbardziej wydajnych procesorów Intela z podstawką LGA1366. Jest to nie tyle najwyższy model co dosłownie największy rozmiarem w ofercie Gigabytea. Płyta zastała wykonana w standardzie określonym przez producenta jako XL-ATX – jego rozmiary to 34,5 cm x 26,2 cm. Dla porównania model GA-X58A-UD5 wykonany w standardowym formacie ATX ma rozmiary 30,5 cm x 24,4 cm. Czyli jest szersza o prawie 2 cm i wyższa o 4 cm. Podobnie jak wszystkie dostępne do tej pory konstrukcję z podstawką LGA1366 sercem płyty jest chipset Intela X58. Na płycie znalazło się aż siedem złączy dla kart graficznych z czego cztery x16 i trzy x8. Karty graficzne można połączyć w trybie Quad CrossFireX lub Quad SLI. Na płycie znajduję się miejsce dla sześciu modułów pamięci DDR3, której można zamontować do 24 GB łącznej pojemności. O tym że nie jest to standardowa płyta świadczą nie tylko jej duże rozmiary, ale przede wszystkim potężny system zasilania, który składa się aż z dwudziestu czterech faz. Energia do zasilania procesora dostarczana jest poprzez dwa ośmio-pinowe złącza 12 V, dodatkowo dwa gniazda Molex zaopatrują w prąd złącza dla kart graficznych. W sumie układ zasilania może dostarczyć aż 1500W mocy dla procesora co jest wręcz niewyobrażalną wartością dla przeciętnej płyty głównej. Wszystko to sprawia, że jest to płyta która poradzi sobie z najbardziej ekstremalnym podkręcaniem i pozwoli osiągnąć dużo więcej od przeciętnych konstrukcji. Niestety w tym miejscu należy wymienić pewien problem w konstrukcji. Jedno ze wspomnianych gniazd Molex zostało niefortunnie umiejscowione w pobliżu układu chłodzenia płyty, notabene bardzo rozbudowanego i wyposażonego w blok wodny. Problem pojawia się gdy przykręcimy dodatkowy radiator, który jest zalecany do użycia gdy nie „zalejemy” bloku wodnego, wtedy gniazdo Molex jest częściowo zasłonięte co wręcz uniemożliwia włożenie wtyczki zasilacza.

Jakość układu dźwiękowego cechuje się bardzo dobrą charakterystyką poziomu szumów.

Jakość układu dźwiękowego cechuje się bardzo dobrą charakterystyką poziomu szumów.

Oprócz obfitości slotów dla kart graficznych Gigabyte GA-X58A-UD9 oferuje również bogactwo złączy dla urządzeń wewnętrznych SATA zarówno SATA 2 jak i SATA3. Na płycie znalazł się także kontroler nowego szybkiego standardu USB 3.0, który dysponuje dwoma złączami. Poza tym nie zabrakło kontrolera FireWire. Za generowanie dźwięku odpowiada ośmiokanałowy układ Realtek ALC889. Jakość układu dźwiękowego cechuje się bardzo dobrą charakterystyką poziomu szumów, które po zmierzeniu programem RightMark Audio Analyzer wyniósł około -90,6 dB, co jest bardzo dobrym wynikiem na tle konkurencji. Łączność ze światem zewnętrznym zapewnia podwójny kontroler sieci przewodowej Gigabit LAN.

Gigabyte GA-X58A-UD9 startuje podobnie "szybko" jak konkurencyjny model Asusa z chipsetem Intel X58.

Gigabyte GA-X58A-UD9 startuje podobnie „szybko” jak konkurencyjny model Asusa z chipsetem Intel X58.

Entuzjaści gier komputerowych oprócz wspomnianej możliwości zastosowania aż czterech kart graficznych mają do dyspozycji bardzo funkcjonalny i bogaty w ustawienia OC – BIOS oraz oprogramowanie do systemu Windows. Kontrolę nad procesem podkręcania ułatwia wyświetlacz kodów POST oraz diody LED. Jak przystało na model do ekstremalnego użytkowania na laminacie znalazły się standardowo przyciski Power, Reset oraz Clear CMOS co ułatwia użytkowanie na otwartej przestrzeni, bez konieczności montownia jej w obudowie.

Płyta Gigabyte wykazuje spory apetyt na prąd.

Płyta Gigabyte wykazuje spory apetyt na prąd.

Do wad olbrzyma Gigabyte-a po za jego ceną bliską czterokrotności przeciętnej dobrej płyty, należy zaliczyć problem związany właśnie z jego rozmiarem. Płyta mieści się tylko w wybranych modelach obudów, które dysponują dziewięcioma miejscami na karty rozszerzeń dla porównania standardowo jest ich siedem w obudowach ATX. Lista kompatybilnych modeli obudów znajduję się na stronie producenta płyty (http://download.gigabyte.eu/FileList/Chassis/Chassis-Support-List.pdf).

Karol Kulas

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel X58
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 4 x PCI Express
  • Liczba gniazd pamięci 6
  • Format XL-ATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 24576
    • Maks. pojemność modułu pamięci [MB] 4096
  • Złącza
    • Liczba złaczy PCI 0
    • Liczba złączy PCI Express 16x/8x/4x/1x 4/3/0/0
    • Liczba złączy IDE 1
    • Liczba złączy Serial ATA 10
    • Liczba złączy eSATA 0
    • Liczba złączy POWER eSATA 2
  • USB
    • Liczba gniazd USB na płycie głównej 4
    • Liczba "złączy-pinów" USB na płycie głównej 6
    • Dołączone śledzie z gniazdami USB brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej 1
    • Liczba "złączy-pinów" FireWire na płycie głównej 2
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa 1000 Mb/s
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • Front panel tak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Liczba złączy dla wentylatorów 6
  • Wersja BIOS-u Award Software International Inc. 40326
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 8
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie FSB w Setupie tak
    • Minimalna bazowa częstotliwość natywna [MHz] 1
    • Maksymalna bazowa częstotliwość natywna [MHz] 100
    • Łączna liczba ustawień FSB 600
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 2400
    • Łączna liczba różnych częstotliwości taktowania 7
  • QPI - QuickPath Interconnect
    • Możliwość ustawienia częstotliwości QPI tak
      • liczba ustawień 5
    • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
      • liczba ustawień 61
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0.5
      • Maksymalne napięcie procesora [V] 1.9
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.3
      • Maksymalne napięcie pamięci [V] 2.6
    • Ustawienie napięcia QPI tak
    • Ustawienie napięcia mostka północnego tak
    • Ustawienie napięcia mostka południowego tak
    • Automatyczny overclocking z poziomu BIOS-u tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows brak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie QPI z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows brak
    • Ustawienie napiecia pamięci z poziomu Windows brak
    • Ustawienie napięć QPI z poziomu Windows brak
    • Ustawienie napięć mostka północnego z poziomu Windows brak
    • Ustawienie napieć mostka południowego z poziomu Windows brak
    • Monitorowanie napięć z poziomu Windows brak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury tak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów brak
    • Monitorowanie temperatury CPU brak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) brak
  • CHIP Benchmark32
    • Integer (Max) 35031528
    • Floating point (Max) 274563
    • Memory throughput (Max) 6509616
  • HD Tach 3.0.1.0 (SATA)
    • Obciążenie procesora [ ] 0.01
    • Średni transfer - odczyt [MB/s] 85.7
  • 3DMark Vantage
    • 3DMark result 11082
    • GPU Score 9791
    • CPU Score 18331
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 3331
  • PCMark Vantage 1.1
    • PCMark 6293
    • Memories 5270
    • TV and Movies 4709
    • Gaming 9450
    • Music 4630
    • Communications 5609
    • Productivity 5961
    • HDD 3671
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 43
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 43
  • Pobór energii
    • Pulpit systemu Windows [W] 193
    • Benchmark 3DMark Vantage [W] 285
    • Uśpienie (STR - Suspend to RAM) [W] 5.7
