MSI H55M-ED55

Mimo, że płyta główna MSI H55M-ED55 pod względem rozmiaru do największych nie należy (mATX) to funkcjonalnością dużo od topowych nie odbiega. Na jej PCB znajdziecie rozwiązania sprzyjające podkręcaniu – OC Genie, który automatycznie wykryje optymalne ustawienia procesora oraz pamięci, a dla osób

Procesory Intela ze zintegrowanymi układami graficznymi staja się w ostatnim czasie bardzo popularne. Jest to głównie zasługą bezproblemowej obsługi materiału filmów 720, a także 1080p. Zastanawiając się nad ich ewentualnym zakupem warto również wybrać dobra płytę główną. Jeżeli te, wyposażone w chipsety H57 są dla Was ciut za drogie, warto spojrzeć na teoretycznie mniej wydajne H55. Czym się one miedzy sobą równią? Generalnie obsługą trybu RAID, której pozbawiona jest wersja H55 oraz większą ilością złączy USB 2.0 – H55 ma dwanaście natomiast H57 o dwa więcej.

Przy pamięciach ustawionych na 1333 MHz MSI bardzo dobrze poradził sobie w teście WinRAR'a

Przy pamięciach ustawionych na 1333 MHz MSI bardzo dobrze poradził sobie w teście WinRAR’a

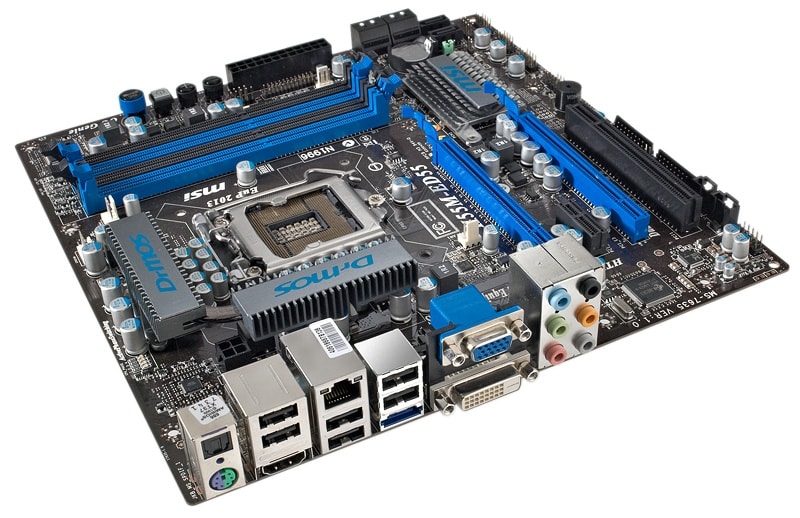

Kolejnym ważnym pytaniem jakie należy sobie zadać to którego producenta należy wybrać. W tym niestety nie mogę Wam pomoc, natomiast mogę zaprezentować ostatnio testowanego MSI, który wg mnie jest dość ciekawym rozwiązaniem.  MSI H55M-ED55 został wykonany w formacie micro-ATX, czyli idealnie zmieści się do większości obudów typu media center. Kolejna korzyścią jaką oferuje ten model MSI, a z której ucieszą się właściciele HTPC są natywne wyjścia DVI, HDMI a także analogowy D-Sub. Dzięki takiemu zestawowi bez problemu jesteśmy w stanie podłączyć komputer do telewizora bądź monitora LCD.

Wydajność platformy wg. PCMarka Vantage została oceniona nieznacznie gorzej od prezentowanego w zestawieniu Gigabyte z H55

Wydajność platformy wg. PCMarka Vantage została oceniona nieznacznie gorzej od prezentowanego w zestawieniu Gigabyte z H55

Mimo niewielkich rozmiarów na płycie dostępne są dwa złącza PCI Express x16. Gdy wydajność zintegrowanej w procesorze grafiki  nam nie wystarczy, np. w wymagających grach 3D, możemy zamontować nawet dwie karty graficzne ATI i połączyć je w trybie CrossFireX.   Co ciekawe ta niepozorna małą płyta ma ciekawe funkcje wspomagające podkręcanie, na które łatwo podatne są najnowsze procesory Intela. Dzięki funkcji OC Genie możemy szybko i automatycznie podkręcić procesor. Obok niego umieszczone zostały dwa dodatkowe przyciski Direct OC,dzięki którym możemy bez wchodzenia do BIOS-u wykonać tą samą czynność  samodzielnie. Wśród wyposażenia na płycie, poza wspominanymi złączami PCI Express x16 dla kart graficznych dostępne jest jedno złącze PCI Express x1 dla kart rozszerzeń oraz jeden PCI.

Pobór prądu na platformie MSI wyszedł znacznie lepiej niż na konkurencyjnych płytach

Pobór prądu na platformie MSI wyszedł znacznie lepiej niż na konkurencyjnych płytach

Zadowalająca jest również duża ilość wewnętrznych złączy SATA2 (3 Gb/s), dodatkowo nie zabrakło popularnego złącza eSATA, które jest jedno na tylnym panelu. Poza tym jeżeli ktoś posiada nieśmiertelny napęd DVD ze złączem IDE również będzie mógł go wykorzystać w nowym komputerze. Niewątpliwa zaletą konstrukcji  jest duża ilość złączy USB 2.0, które jest najbardziej popularnym obecnie złączem dla urządzeń peryferyjnych. Łącznie aż dwanaście urządzeń możemy podłączyć do gniazd oraz pinów na płycie. Małe rozmiary nie przeszkodziły konstruktorom „upchać” na płycie dodatkowych komponentów w postaci pinów dla modułu szyfrującego – TPM. Oszczędności za to dotknęły wyposażenia dodatkowego, w pudełku z płyta znajdziemy tylko dwa kabelki SATA oraz taśmę IDE.

Podobnie zresztą sytuacja wygląda w trakcie spoczynku. Widać, że aktywne wyłączanie faz sprawdza się w stu procentach

Podobnie zresztą sytuacja wygląda w trakcie spoczynku. Widać, że aktywne wyłączanie faz sprawdza się w stu procentach

Jak zatem sami widzicie, płyta ta jest dobra pod każdym względem. Sprawdzi się nie tylko jako dobra podstawa komputera media center gdzie wraz ze zintegrowana w procesorze grafika poradzi sobie z filmami HD, ale również jako platforma dla mniej zamożnych graczy. W tym przypadku daje możliwość połączenia dwóch grafik w CrossFire w celu zwiększenia osiągów graficznych.  Również sama cena, jak na płyty z chipsetami Intela nie jest mocno wygórowana – średnio za H55M-ED55 przyjdzie nam bowiem zapłacić około 420 zł.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel H55
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 2 x PCI Express
  • Liczba gniazd pamięci 4
  • Format mikroATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 16384
    • Maks. pojemność modułu pamięci [MB] 4096
  • Złącza
    • Liczba złaczy PCI 1
    • Liczba złączy PCI Express 16x/4x/2x/1x 2/0/0/1
    • Liczba złączy IDE 1
    • Liczba złączy Serial ATA 6
    • Kontroler SATA III 6 Gb/s bd.
  • USB
    • Liczba gniazd USB 3.0 na płycie głównej 0
    • Liczba gniazd USB 2.0 na płycie głównej 6
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 6
    • Dołączone śledzie z gniazdami USB 2.0 brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej brak
    • Liczba "złączy-pinów" FireWire na płycie głównej -
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • Front panel tak
  • COM1 tak
  • COM2 brak
  • LPT tak
  • Liczba złączy dla wentylatorów 4
  • Wersja BIOS-u American Megatrends Inc. V1.5B1 (27/4/2010)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 6
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 1
    • Maksymalna bazowa częstotliwość natywna 100
    • Łączna liczba ustawień częstotliwości Baseclock 600
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
    • liczba ustawień 101
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 1,175
      • Maksymalne napięcie procesora [V] 1,546
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 0.906
      • Maksymalne napięcie pamięci [V] 1.898
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows brak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 35503456
    • Floating point (Max) 245706
    • Memory throughput (Max) 5748127
  • HD Tach (3.0.1.0)
    • Obciążenie procesora [ ] 2.0
    • Średni transfer - odczyt [MB/s] 85.8
  • 3DMark Vantage
    • 3DMark result 10421
    • GPU Score 9118
    • CPU Score 18246
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 3458
  • PCMark Vantage 1.1
    • PCMark 6155
    • Memories 5238
    • TV and Movies 4623
    • Gaming 9068
    • Music 4529
    • Communications 5792
    • Productivity 6076
    • HDD 3480
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 40
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 40
  • Pobór energii
    • Pulpit systemu Windows [W] 107
    • Benchmark 3DMark Vantage [W] 215
    • Uśpienie (STR - Suspend to RAM) [W] 2,2
