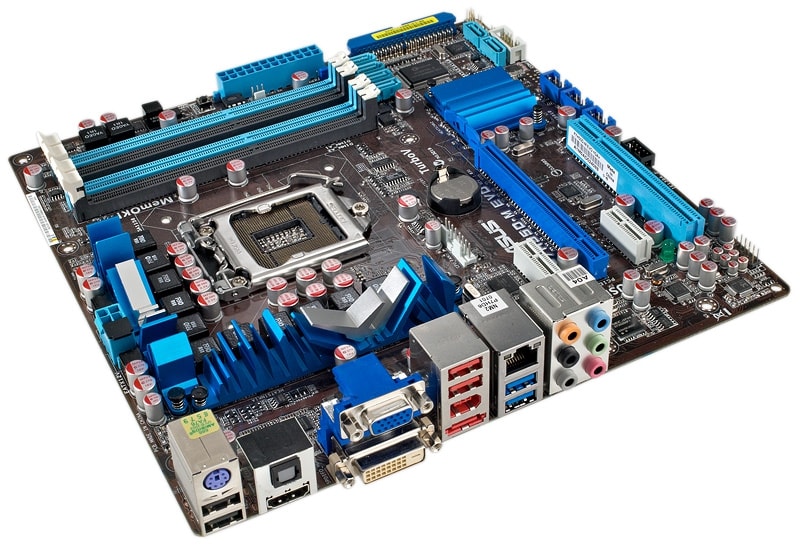

Asus P7H55D-M Evo

Asus P7H55D-M Evo to płyta wykonana w formacie mATX wyposażona w chipset H55 przeznaczona dla procesorów Intela ze złączem LGA1156. Jej dużą zaletą jest umieszczenie wszystkich potrzebnych wyjść wideo na tylnym panelu dzięki czemu będzie można ja podłączyć zarówno pod telewizor jak i nowe bądź

Kupiłeś właśnie jeden z licznych procesorów Intela przeznaczonych dla podstawki LGA1156 i rozglądasz się za odpowiednią dla niego płytą główną? W sklepach znajdziesz całą masę produktów różnych producentów zachęcających do zakupu swojego produktu licznymi krzykliwymi naklejkami umieszczonymi na opakowaniach – jednak nie to jest najważniejsze. Pierwszą rzeczą na która powinieneś zwrócić uwagę, to chipset który jest wykorzystywany w danym modelu. Jeżeli wybrałeś procesor bez zintegrowanego układu graficznego to najlepszym wyborem będzie płyta główna z chipsetem P55, natomiast w pozostałych wypadkach warto zwrócić uwagę na te, wyposażone w H55 bądź H57. Czym się one miedzy sobą różnią? Generalnie obsługą macierzy RAID, której pozbawiona jest wersja H55 oraz maksymalną ilością złączy USB 2.0 – H55 ma ich dwanaście natomiast H57 o dwa więcej. Aby chociaż trochę ułatwić Wam wybór chciałem zaprezentować płytę która mimo małego rozmiaru swoimi możliwościami dorównuje tym pełnowymiarowym…

Przy pamięciach ustawionych na 1333 MHz Asus dobrze poradził sobie w teście WinRAR'a

Przy pamięciach ustawionych na 1333 MHz Asus dobrze poradził sobie w teście WinRAR’a

Asus P7H55D-M Evo został wykonany w formacie micro-ATX, czyli idealnie zmieści się do większości obudów typu media center. Kolejną korzyścią jaką oferuje ten model Asusa, a z której ucieszą się właściciele HTPC są natywne wyjścia DVI, HDMI oraz analogowy D-Sub. Dzięki takiemu zestawowi bez problemu jesteśmy w stanie podłączyć komputer do dowolnego telewizora bądź monitora LCD. Mimo niewielkich rozmiarów na płycie umieszczone zostało jedno złącze PCI Express x16. Gdy wydajność zintegrowanej z procesorem grafiki  nam nie wystarczy, np. w wymagających grach 3D, możemy bez problemu zamontować w nie dowolną kartę graficzną.

Wydajność platformy wg. PCMarka Vantage została oceniona nieznacznie gorzej od prezentowanego w zestawieniu Gigabyte z H55

Wydajność platformy wg. PCMarka Vantage została oceniona nieznacznie gorzej od prezentowanego w zestawieniu Gigabyte z H55

Pomimo dość małego rozmiaru płyta jest naprawdę dobrze wyposażona. Rozbudowana sekcja zasilania 8+3 zapewnia pełną stabilność platformy nawet w trakcie największego obciążenia a także w czasie podkręcania. Tej czynności sprzyja również przycisk MemOK! umieszczony na laminacie P7H55D-M Evo a umożliwiający ustawienie stabilnych parametrów pracy pamięci tak, aby zadziałały one nawet wtedy, gdy wejście do BIOSu płyty będzie niemożliwe. Również samo oprogramowanie dostępne z poziomu Windows jest skierowane do tej grupy użytkowników. Wraz z płytą otrzymamy bowiem Asus TurboV dzięki któremu będziemy w stanie w czasie rzeczywistym regulować częstotliwość pracy podzespołów. Oprócz wspomnianego programu na dołączonej do zestawu płycie znajdziecie GPU Boost umożliwiający zwiększenie  wydajności zintegrowanej z procesorem grafiki a także oprogramowanie Asus Turbo Key zmieniający przycisk Power w klawisz podkręcania bez konieczności restartu komputera.

Pobór prądu na platformie Asus wyszedł znacznie lepiej niż na konkurencyjnych płytach

Pobór prądu na platformie Asus wyszedł znacznie lepiej niż na konkurencyjnych płytach

W trakcie naszych testów sprawdziliśmy również wydajność płyty… Na tle prezentowanego niedawno MSI H55M-ED55 jej wyniki okazały się bardzo zbliżone. W tekście umieściliśmy część z otrzymanych w trakcie testów pomiarów natomiast po pełne ich zestawienie zapraszamy na stronę z rankingami, gdzie samodzielnie będziecie mogli porównać wybrane przez siebie płyty.

Podobnie zresztą sytuacja wygląda w trakcie spoczynku. Widać że aktywne wyłączanie faz sprawdza się w stu procentach

Podobnie zresztą sytuacja wygląda w trakcie spoczynku. Widać że aktywne wyłączanie faz sprawdza się w stu procentach

P7H55D-M Evo jest małą płytą główną o duchu prawdziwego wojownika. Dzięki licznym opcjom skierowanym do początkujących jak i zaawansowanych overclockerów prezentowanego Asusa śmiało możemy polecić zarówno jako podstawkę dla komputerów Media Center jak i platformę dla wymagających użytkowników.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel H55
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 1 x PCI Express
  • Liczba gniazd pamięci 4
  • Format mikroATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 16384
    • Maks. pojemność modułu pamięci [MB] 4096
  • Złącza
    • Liczba złaczy PCI 1
    • Liczba złączy PCI Express 16x/4x/2x/1x 1/0/0/2
    • Liczba złączy IDE 1
    • Liczba złączy Serial ATA 6
    • Kontroler SATA III 6 Gb/s bd.
  • USB
    • Liczba gniazd USB 3.0 na płycie głównej 2
    • Liczba gniazd USB 2.0 na płycie głównej 4
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 6
    • Dołączone śledzie z gniazdami USB 2.0 brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej tak
    • Liczba "złączy-pinów" FireWire na płycie głównej 1
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector brak
  • Interfejs BLUETOOTH brak
  • Front panel tak
  • COM1 tak
  • COM2 brak
  • LPT brak
  • Liczba złączy dla wentylatorów 3
  • Wersja BIOS-u American Megatrends Inc. 0903 (03/23/2010)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 8
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS tak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 1
    • Maksymalna bazowa częstotliwość natywna 80
    • Łączna liczba ustawień częstotliwości Baseclock 500
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
    • liczba ustawień 101
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0,85
      • Maksymalne napięcie procesora [V] 1,7
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.2
      • Maksymalne napięcie pamięci [V] 2.2
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows brak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows brak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 33882812
    • Floating point (Max) 234259
    • Memory throughput (Max) 5506755
  • HD Tach (3.0.1.0)
    • Obciążenie procesora [ ] 2.0
    • Średni transfer - odczyt [MB/s] 85.1
  • 3DMark Vantage
    • 3DMark result 10326
    • GPU Score 9105
    • CPU Score 17278
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 3169
  • PCMark Vantage 1.1
    • PCMark 6099
    • Memories 4931
    • TV and Movies 4452
    • Gaming 9383
    • Music 4199
    • Communications 4644
    • Productivity 5485
    • HDD 3482
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 42
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 43
  • Pobór energii
    • Pulpit systemu Windows [W] 110
    • Benchmark 3DMark Vantage [W] 222
    • Uśpienie (STR - Suspend to RAM) [W] 3,6
