ASRock Z68 Extreme4

Z68 Extreme4 to płyta główna dla każdego. Gracze wykorzystają możliwość obsadzenia trzech kart graficznych oraz połączenia ich w 3-way SLI bądź CrossFireX. Osoby podkręcające mają do dyspozycji ośmio fazowe zasilanie połączone z graficznym BIOSem (uEFI). Dla użytkownika domowego jest natomiast

Płyty główne ze złączem LGA1155 przeznaczone dla najnowszych procesorów Intel Sandy Bridge od niedawna wyposażane są w chipset Intel Z68. Mimo, iż jest on bardziej uniwersalny niż P67 czy H67 w większości przypadków bazujące na nim płyty są po prostu za drogie. Tym razem mamy okazję przedstawić Wam „wszystkomającego” ASRocka Z68 Extreme4 w rozsądnej cenie!

O nowym, trzecim już chipsecie więcej pisałem w momencie jego premiery. W dużym skrócie można powiedzieć, iż łączy on cechy zarówno P67 (możliwości OC) oraz H67 (wyjście graficzne oraz możliwość podkręcania GPU). Wraz z prezentowanym otrzymamy również oprogramowanie Lucid Virtu oraz Intel Smart Response o możecie przeczytać w powyższym artykule.

ASRock Z68 na tle konkurencji wyposażonej w ten sam chipset wypada dobrze. W stosunku do starszych P67 oraz H67 - zdecydowanie lepiej

ASRock Z68 na tle konkurencji wyposażonej w ten sam chipset wypada dobrze. W stosunku do starszych P67 oraz H67 – zdecydowanie lepiej

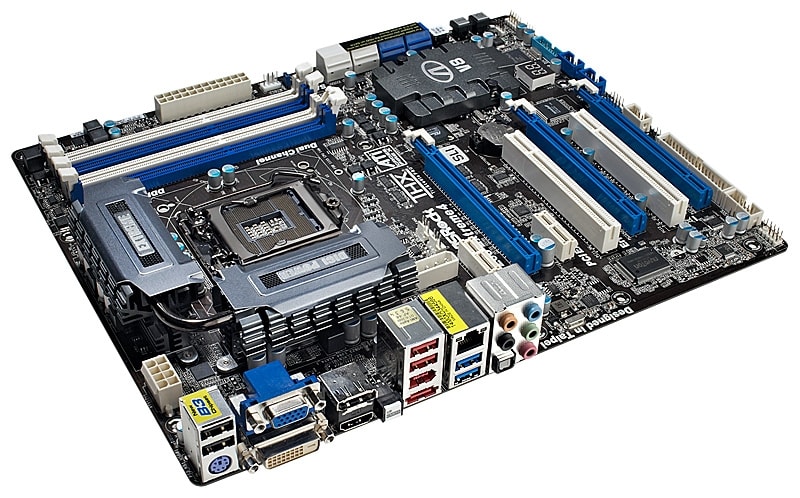

Prezentowany ASRock Z68 Extreme4 już od momentu wyjęcia z opakowania przykuwa uwagę wyglądem. Masywne aluminiowe radiatory połączone rurką heat-pipe chłodzą ośmiofazową cyfrową sekcję zasilania procesora. Chipset Z68 umieszczony został na wysokości wyjść SATA, a za odprowadzanie z niego ciepła odpowiedzialny jest osobny aluminiowy radiator.

Na PCB znajdziemy trzy złącza przeznaczone dla kart graficznych – dwa PCI-Express x16 oraz jedno PCI-E x8. Są one w stanie obsłużyć zarówno tryb 3-way SLI jak i CrossFireX. Oprócz nich do dyspozycji dostajemy dwa starsze PCI, oraz dwa PCI-Express x1 przewidziane dla kart rozszerzeń. Nad najwyżej umieszczonym złączem PCI-E x1 znajduje się gniazdo molex przeznaczone dla kart graficznych. Jego zadaniem jest dostarczenie dodatkowego napięcia w celu ustabilizowania pracy karty graficznej w momencie jej podkręcania lub zainstalowania trzech bardzo wydajnych układów graficznych.

Na laminacie ASRock’a umieszczone zostały cztery gniazda pamięci DDR3. W każdym z nich możemy zainstalować moduł o pojemności do 8 GB, co daje maksymalnie 32 GB. Oficjalnie najszybsze obsługiwane zestawy mogą pracować z częstotliwością 2133 MHz.

Na krawędzi laminatu Extreme4 znajdziemy cztery złącza SATA 3 Gb/s (SATA II) oraz dwa szybsze SATA 6 Gb/s obsługiwane przez chipset Z68. Dodatkowe dwa złącza SATA 6 Gb/s kontrolowane są przez układ Marvell SE9120. Ciekawym posunięciem inżynierów jest możliwość wykorzystania jednego z wewnętrznych złączy do wyprowadzenia eSATA 6 Gb/s. W praktyce oznacza to iż złącze oznaczone jako SATA3_M2 powinno pozostać niepodłączone aby możliwe było korzystanie z dysków zewnętrznych podpinanych pod eSATA.

Poniżej portów SATA znajduje się pojedyncza kość BIOS-u. Zawiera ona graficzny BIOS (EFI), który oprócz licznych funkcji oferuje miedzy innymi automatyczne podkręcenie CPU nawet do 4,8 GHz (Core i7-2600K). Wszystkie zawarte w nim opcje zostały bardzo logiczne pogrupowane, a czas reakcji na wprowadzane zmiany jest bardzo wysoki. Do BIOS-u mamy więc żadnych zastrzeżeń.

Płyta główna Z68 Extreme wraz z umieszczonymi na niej podzespołami pobierała znacznie więcej prądu niż konkurencyjny MSI

Płyta główna Z68 Extreme wraz z umieszczonymi na niej podzespołami pobierała znacznie więcej prądu niż konkurencyjny MSI

Na laminacie swoje miejsce znalazły również przyciski Power, Reset oraz clear CMOS. Jest tu również wyświetlacz kodów POST przydatny w razie problemów z uruchomieniem płyty.

Obok przycisków umieszczone zostało podłużne, niebieskie gniazdo z pinami. Dzięki niemu możliwe staje się wyprowadzenie dwóch dodatkowych złączy USB 3.0 do znajdującego się w opakowaniu z płytą główną panelu do zatoki 3,5″.

Tylny panel jest esencją tego, co każda porządna płyta powinna zawierać. Znajdziemy tu sześć złączy USB, z czego dwa zaznaczone na niebiesko to USB 3.0. Jest tu również jedno złącze eSATA, jedno FireWire 1394a oraz wszystkie możliwe wyjścia wideo – D-Sub, DVI, HDMI oraz Display Port.

Również w trakcie spoczynku ASRock wykazuje wyższe zapotrzebowanie na prąd

Również w trakcie spoczynku ASRock wykazuje wyższe zapotrzebowanie na prąd

Pod względem wydajności płyta śmiało może konkurować z droższymi produktami wykorzystującymi chipsety P67 czy też Z68. W naszym zestawieniu Z68 Extreme4 zajmuje szóste miejsce zarówno pod względem oceny POWER jak i Econo. Jej cząstkowe wyniki możemy śmiało porównywać z takimi konstrukcjami jak Gigabyte GA-P67A-UD7-B3 czy nawet MSI Big Bang – Marshal które są prawie o połowę droższe!

ASRock Extreme4 w przeciwieństwie do prezentowanego wcześniej MSI Z68-GD80 nie jest drogi. Topowa w chwili obecnej płyta tego producenta kosztuje około 615 zł, czyli o 200 zł mniej niż MSI i jest zarazem wyjątkowo atrakcyjna na tle pozostałych produktów z chipsetami P67 czy też Z68.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel Z68
  • Obsługia grafiki w procesorze tak
  • Złącza karty graficznej 3 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 32
    • Maks. pojemność modułu pamięci [GB] 8
  • Złącza
    • Liczba złaczy PCI 2
    • Liczba złączy PCI Express 16x/8x/4x/1x 2/1/0/2
    • Liczba złączy IDE 0
    • Liczba złączy SATA II 3 Gb/s 4
    • Liczba złączy SATA 6 Gb/s 4
  • USB
    • Liczba gniazd USB 2.0 na płycie głównej 4
    • Liczba gniazd USB 3.0 na płycie głównej 2
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 6
    • Liczba "złączy-pinów" USB 3.0 na płycie głównej 2
    • Dołączone śledzie z gniazdami USB nie
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB tak
      • Liczba gniazd USB na Front Panelu 2
  • FireWire
    • Liczba gniazd Firewire 400 na płycie głównej 1
    • Liczba gniazd Firewire 800 na płycie głównej 0
    • Liczba gniazd Firewire 3200 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 400 na płycie głównej 1
    • Liczba "złączy-pinów" FireWire 800 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 3200 na płycie głównej 0
    • Dołączony dodatkowy "śledź" 0
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel 0
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Wyjście D-Sub tak
  • Wyjście DVI tak
  • Wyjście HDMI tak
  • Wyjście DisplayPort tak
  • Liczba złączy dla wentylatorów 6
  • Wersja BIOS-u American Megatrends Inc. M1.00 (04/25/2011)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 3
    • Zmiana ustawień BIOS-u z poziomu Windows tak
    • Rodzaj BIOS-u EFI
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 1
    • Maksymalna bazowa częstotliwość natywna 95
    • Łączna liczba ustawień częstotliwości Baseclock 110
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 1066
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 2133
    • Łączna liczba różnych częstotliwości taktowania 5
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie brak
    • liczba ustawień -
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0,6
      • Maksymalne napięcie procesora [V] 1,7
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.2
      • Maksymalne napięcie pamięci [V] 1.8
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows brak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows brak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 44606348
    • Floating point (Max) 328964
  • 3DMark Vantage (1.0.1)
    • 3DMark Score 11874
    • GPU Score 10154
    • CPU Score 24144
  • Kompresja WinRAR (4.00) x64
    • WinRar Benchmark [KB/s] 4236
  • PCMark Vantage 1.0.2
    • PCMark 10582
    • Memories 7666
    • TV and Movies 6349
    • Gaming 10094
    • Music 8940
    • Communications 12865
    • Productivity 7813
    • HDD 5517
  • PassMark PerformanceTest 7
    • PassMark Rating 2202.0
    • CPU Mark 7665.8
    • 2D Graphics Mark 467.5
    • 3D Graphics Mark 2110.2
    • Memory Mark 1273.2
    • Disk Mark 861.5
  • Czas bootowania płyty
    • Czas bootowania płyty - po wyłączeniu soft-off [s] 33
    • Czas bootowania płyty - po wyłączeniu całkowitym [s] 34
  • Pobór energii
    • Pulpit systemu Windows 126
    • Benchmark 3DMark Vantage 255
    • Uśpienie (STR - Suspend to RAM) 3.1
