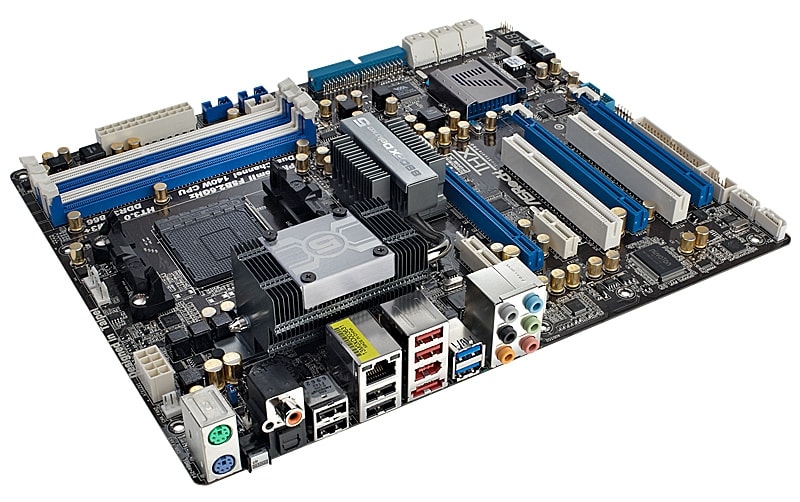

ASRock 890FX Deluxe5

Mimo iż nie najmłodsza, to nadal wydajna płyta główna z socketem AM3+. Jest ona w stanie obsługiwać zarówno starsze procesory Thuban jak i nowe Bulldozery. Na płycie znalazły się najnowsze kontrolery SATA 6 Gb/s oraz USB 3.0, a także trzy złącza dla kart graficznych. Płyta została również

Na rynku są już dostępne pierwsze procesory AMD ze złączem AM3+. Nie powinien zatem dziwić fakt, że firmy produkujące płyty główne i posiadających jeszcze zalegające, starsze chipsety, postanowiło przystosować je do pracy z nowymi układami. Dość liczną grupę testowanych przez nas produktów otwiera ASRock 890FX Deluxe5.

O nowych chipsetach AMD 990FX oraz różnicach pomiędzy nimi a starszymi AMD 890FX pisaliśmy ostatnio w trakcie premiery nowych procesorów AMD FX.

890FX Deluxe5 nie jest najbardziej rozbudowaną konstrukcją ASRock’a wykorzystującą ten chipset, ma natomiast wszystko co może być nam niezbędne. Zacznijmy od złączy widocznych zaraz po otwarciu pudełka.

Wynik w WinRAR-ze jest niski na tle konkurencji, nie zmienia to jednak faktu, że...

Wynik w WinRAR-ze jest niski na tle konkurencji, nie zmienia to jednak faktu, że…

Na PCB płyty umieszczono trzy złącza zdolne do współpracy z kartami graficznymi z czego dwa pracują w trybie x16, a ostatnie w x4. Dzięki nim Deluxe5 obsługuje w pełni technologię CrossFireX. Niestety, brak jej zgodności z Nvidia SLI, obsługiwanym przez nowsze chipsety. Oprócz wspomnianych wyżej złączy na PCB umieszczone zostały jeszcze dwa PCI Express x1 oraz dwa starsze PCI – oba odpowiedzialne za obsługę kart rozszerzeń.

Pisząc o złączach warto również wspomnieć o tych starszych, które pojawiają się w nowych produktach coraz rzadziej. Na Deluxe5 znajdziemy złącze IDE oraz port do podłączenia stacji dyskietek. Są one obsługiwane przez kontroler VIA VT6330.

....sumaryczna ocena platformy testowej z 890FX Deluxe5 wypadła najlepiej na tle konkurencji

….sumaryczna ocena platformy testowej z 890FX Deluxe5 wypadła najlepiej na tle konkurencji

Do podłączenia dysków twardych produkt ASRock’a oferuje osiem złączy SATA 6 Gb/s z czego jedno współdzielone jest z wyjściem eSATA. Pierwsze sześć obsługuje chipset, natomiast za dwa pozostałe odpowiedzialny jest układ Marvell SE9120. Pierwsze ze złączy dają nam możliwość połączenia dysków twardych w macierz RAID 0,1,10 i 5, natomiast Marvell oferuje jedynie podstawowe konfiguracje – RAID 0 oraz 1.

Za wysoką jakość dźwięku odpowiedzialny jest chipset Realtek ALC892 pozwalający na obsługę ośmiu kanałów w jakości High Definition.

Na laminacie uwagę zwraca również bardzo rozbudowany układ chłodzenia sekcji zasilania oraz chipsetu. Zostały one przykryte masywnymi aluminiowymi radiatorami i dodatkowo połączone rurką heat-pipe. W miejsce blaszki umieszczonej na szerszym radiatorze, przykrywającym sekcje zasilania, jest możliwość zamontowania chłodzenia aktywnego umieszczonego w pudełku. Obniża ono temperaturę o parę stopni, ale jest stosunkowo głośne. Na płycie nie zabrakło również przycisków Power, Reset oraz Clear CMOS, a także wyświetlacza kodów POST.

ASRock pod maksymalnym obciążeniem pobiera stosunkowo mało mocy

ASRock pod maksymalnym obciążeniem pobiera stosunkowo mało mocy

Na tylnym panelu pełna plejada złączy – jedno PS/2 dla klawiatury i myszki, 6 USB w standardzie 2.0 oraz dwa w 3.0 (zarządzane przez kontroler NEC UPD720200). Dodatkowo dostajemy jedno złącze FireWire 1394a, jedno eSATA oraz jedną gigabitową sieciówkę. Równie rozbudowane są złącza audio. Oprócz standardowych, analogowych gniazd typu mini-jack znajdziemy tu również cyfrowe złącza: optyczne oraz elektryczne S/PDIF.

BIOS 890FX Deluxe5, podobnie jak w najnowszych płytach AMD oraz Intela tego producenta jest rozbudowaną graficzną wersją EFI. Rozmieszczenie zakładek oraz ich zawartość jest rozmieszczona w sposób intuicyjny, a szybkość działania EFI nie pozostawia nic do życzenia.

W trakcie spoczynku wynik nie jest aż tak dobry jak pod obciążeniem, natomiast 890FX Deluxe5 jest nadal w czołówce

W trakcie spoczynku wynik nie jest aż tak dobry jak pod obciążeniem, natomiast 890FX Deluxe5 jest nadal w czołówce

Pod względem wydajności 890FX Deluxe5 wypada wysoko zajmując miejsce zaraz za najnowszymi chipsetami AMD 990FX. Niewielka 2% strata do płyty MSI 990FXA-GD65 widoczna jest głównie w testach stałoprzecinkowych, grafice 3D oraz grach.

ASRock 890FX Deluxe5 to produkt dobrze wyposażony, oferujący swoim odbiorcom wszystko, czego mogą potrzebować budując wydajny komputer. Niestety płyta ma jedną dość istotną wadę – mało atrakcyjną cenę. W chwili obecnej za 890FX Deluxe5 trzeba zapłacić niewiele mniej niż za nowe produkty z nowszymi chipsetami AMD 990FX.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset AMD 890FX
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 2 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Gniazdo procesora AM3+
  • Obsługa pamięci
    • Maks. RAM [MB] 32768
    • Maks. pojemność modułu pamięci [MB] 8192
  • Złącza
    • Liczba złaczy PCI 2
    • Liczba złączy PCI Express 16x/8x/4x/1x 2/0/1/2
    • Liczba złączy IDE 0
    • Liczba złączy Serial ATA 7
    • Liczba złączy eSATA/Power eSATA 1/0
  • USB
    • Liczba gniazd USB na płycie głównej 6
    • Liczba "złączy-pinów" USB na płycie głównej 4
    • Dołączone śledzie z gniazdami USB tak
      • Liczba gniazd na dodatkowych "śledziach" 2
    • Dołączony Front Panel z gniazdami USB tak
      • Liczba gniazd USB na Front Panelu 2
  • FireWire
    • Liczba gniazd FireWire na płycie głównej 1
    • Liczba "złączy-pinów" FireWire na płycie głównej 1
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector brak
  • Interfejs BLUETOOTH brak
  • Front panel tak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Liczba złączy dla wentylatorów 6
  • Wersja BIOS-u American Megatrends Inc. L1.29B (04/21/2011)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 3
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie FSB w Setupie tak
    • Minimalna bazowa częstotliwość natywna [MHz] 1
    • Maksymalna bazowa częstotliwość natywna [MHz] 150
    • Łączna liczba ustawień FSB 500
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • HT - HyperTransport
    • Możliwość ustawienia częstotliwości HT tak
      • liczba ustawień 13
    • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
      • liczba ustawień 175
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0.6
      • Maksymalne napięcie procesora [V] 2.0
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.25
      • Maksymalne napięcie pamięci [V] 2.065
    • Ustawienie napięcia HT tak
    • Ustawienie napięcia mostka północnego tak
    • Ustawienie napięcia mostka południowego brak
    • Automatyczny overclocking z poziomu BIOS-u tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows brak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie HT z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows brak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć QPI z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Ustawienie napieć mostka południowego z poziomu Windows brak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32
    • Integer (Max) 22347032
    • Floating point (Max) 110692
    • Memory throughput (Max) 6369576
  • HD Tach 3.0.1.0 (SATA)
    • Obciążenie procesora [ ] 0.02
    • Średni transfer - odczyt [MB/s] 90.1
  • 3DMark Vantage
    • 3DMark result 9724
    • GPU Score 9336
    • CPU Score 11106
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 2042
  • PCMark Vantage 1.1
    • PCMark 5923
    • Memories 4917
    • TV and Movies 4520
    • Gaming 5851
    • Music 5302
    • Communications 5736
    • Productivity 5173
    • HDD 3603
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 56
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 57
  • Pobór energii
    • Pulpit systemu Windows [W] 155
    • Benchmark 3DMark Vantage [W] 263
    • Uśpienie (STR - Suspend to RAM) [W] 3.1
