Asus Sabertooth 990FX

archiwum

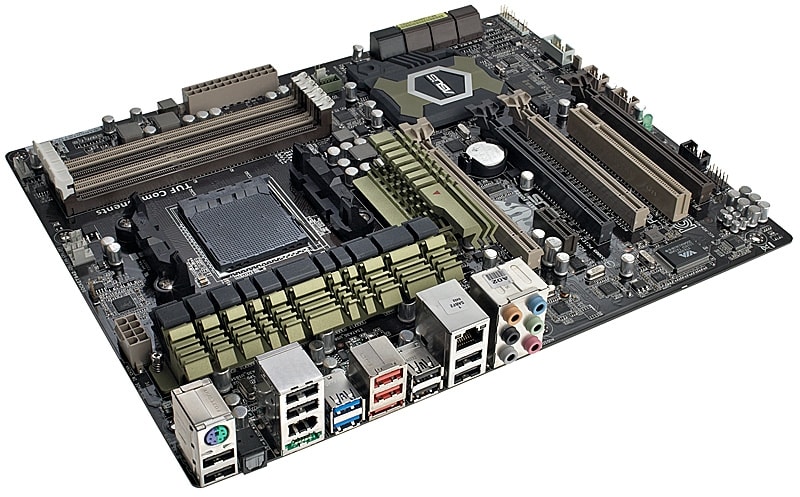

Seria płyt głównych TUF tum razem poszerzyła się o kolejny produkty – tym razem wyposażony w chipset AMD 990FX. Na jej laminacie znajdziemy ceramiczne radiatory TUF CeraM!X, cztery złącza dla kart graficznych (2 x16, 1 x8 1 x4) oraz wszystkie nowinki techniczne z USB 3.0 oraz Power eSATA włącznie.

Pierwsze płyty ze złączami AM3+ przeznaczone dla procesorów AMD FX (szerzej znanym jako Bulldozer) na rynku pojawiły się na długo przed samymi CPU. Przez AMD ich premiera nie była szczególnie nagłaśniana, a i producenci niekoniecznie się nimi chwalili…

O najbardziej wszechstronnym z trzech chipsetów wykorzystywanych w nowych płytach AM3+ – AMD 990FX pisałem przy okazji prezentacji ośmiordzeniowego procesora AMD FX-8150. W porównaniu do mniej rozbudowanych AMD 990X oraz AMD 970 wspomniany wcześniej AMD 990FX różni się jedynie ilością złączy przeznaczonych dla kart graficznych (cztery w 990FX, dwa w 990X oraz jedno w 970). Wszystkie nowe chipsety, w odróżnieniu od poprzedniej serii AMD 800 obsługują technologię Nvidia SLI co zapewne ucieszy fanów najnowszych gier 3D. Cały czas brak natomiast natywnej obsługi USB 3.0 co nie wpływa pozytywnie na popularyzowanie nowego standardu.

Pod względem prędkości wysyłania danych przez zintegrowany interfejs LAN najszybsze okazały się Asus Sabertooth oraz MSI GD65.

Pod względem prędkości wysyłania danych przez zintegrowany interfejs LAN najszybsze okazały się Asus Sabertooth oraz MSI GD65.

Testowany przez nas Asus Sabertooth 990FX to płyta główna należąca do serii TUF (The Ultimate Force). W odróżnieniu od dobrze znanych ROG (Republic of Gamers) seria TUF ma trafić do mniej zamożnego klienta, niekoniecznie czerpiącego przyjemność z ekstremalnego podkręcania czy wykorzystywania znacznej liczby kart graficznych. Charakterystyczne cechy całej serii to przede wszystkim zastosowanie najwyższej jakości komponentów, a także użycie wydajnego ceramicznego chłodzenia CeraM!X. Potwierdzeniem wysokiej jakości płyty ma być dostarczany wraz z nią certyfikat oraz aż 5-letnia gwarancja.

Pod względem DNR najlepiej wypadła płyta z serii ROG wyposażona w układ dzwiękowy SupremeFX X-Fi 2.

Pod względem DNR najlepiej wypadła płyta z serii ROG wyposażona w układ dzwiękowy SupremeFX X-Fi 2.

W testowanym modelu Sabertooth 990FX wykorzystano 10-fazowy system zasilania procesora. Za chłodzenie sekcji zasilania oraz obu mostków odpowiedzialny jest wspomniany wyżej ceramiczny radiator CeraM!X. W stosunku do konkurencyjnych rozwiązań charakteryzuje się on o 50% większą powierzchnią oddawania ciepła, dzięki czemu zapewnia niższa temperaturę komponentów co przekłada się bezpośrednio na poprawę stabilności pracy. Na laminacie Sabertooth’a 990FX znajdziemy również liczne diody monitorujące pracę najważniejszych komponentów płyty (TUF Thermal Radar). Monitoring temperatur odbywa się poprzez oprogramowanie AI Suite II.

Na tylnym panelu znajdziemy ilość złączy w pełni wystarczającą normalnemu użytkownikowi. Umieszczone tam zostało dziesięć portów USB 2.0, dwa nowsze USB 3.0, jedno FireWire, jedno eSATA, a także Power eSATA – oba o przepustowości 3 Gb/s. Znajdujący się na laminacie układ dźwiękowy Realtek ALC 892 (7.1) ma komplet wyjść analogowych oraz optyczne cyfrowe.

Najwyższą sumaryczną wydajność zapewniają obie płyty Asusa.

Najwyższą sumaryczną wydajność zapewniają obie płyty Asusa.

Na laminacie Asusa umieszczone zostały cztery gniazda pamięci DDR3. W każdym z nich możemy zamontować moduł o pojemności do 8 GB, co daje maksymalnie 32 GB obsługiwanej pamięci RAM. Oficjalnie najszybsze obsługiwane zestawy mogą pracować z częstotliwością 1866 MHz w przypadku procesorów FX oraz 1333 MHz w przypadku starszych Phenom-ów i Athlon-ów II.

Na laminacie Asusa Sabertooth 990FX znajdziemy cztery złącza dla kart graficznych. Trzy z nich pracują w trybie x16, natomiast wyróżnione czarnym kolorem czwarte złącze – x4. Złącza te umożliwiają połączenie zajmujących dwa sloty kart graficznych w tryb 3-way SLI oraz CrossFireX oferując pracę w trybie x16 dla dwóch kart oraz x16 x8 x8 dla 3-way SLI/CrossFire X. Dodatkowo jest tu również jedno starsze PCI oraz jedno PCI-Express x1.

Sabertooth 990FX jest najoszczędniejszą spośród płyt z AMD 990FX

Sabertooth 990FX jest najoszczędniejszą spośród płyt z AMD 990FX

Na laminacie na próżno szukać przycisków Power, Reset czy Clear CMOS znanych z innych konstrukcji. Nie znajdziecie tu również włączników linii PCI-E czy punktów pomiaru napięć – jest natomiast przycisk MemOK! ratujący nas w przypadku problemów z właściwą konfiguracją parametrów pracy pamięci DDR3.

Na lewo od złącza zasilania ATX umieszczone zostało podłużne, zielone gniazdo z pinami. Dzięki niemu możliwe staje się wyprowadzenie dwóch dodatkowych złączy USB 3.0 na przedni panel obudowy peceta.

Niestety w momencie gdy nic nie robimy, Sabertooth pobiera najwięcej energii choć różnice nie są znaczące.

Niestety w momencie gdy nic nie robimy, Sabertooth pobiera najwięcej energii choć różnice nie są znaczące.

Pod względem wydajności płyta dorównuje droższej konkurencji zajmując w chwili obecnej najwyższe miejsce w naszym zestawieniu.

Asus Sabertooth 990FX to płyta główna kosztująca około 585 zł. Nie jest to mało, ale w grupie produktów wykorzystujących chipset AMD 990FX to jedna z najniższych cen. Gdy pod uwagę weźmiemy dodatkowo aż pięcioletnią gwarancję, rozbudowany BIOS graficzny oraz najlepsze w chwili obecnej oprogramowanie do zarządzania płytą w systemie Windows – AI Suite II – to Sabertooth-a 990FX okaże się atrakcyjną propozycją.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 60
  • Chipset AMD 990FX
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 2 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Gniazdo procesora AM3+
  • Obsługa pamięci
    • Maks. RAM [MB] 32768
    • Maks. pojemność modułu pamięci [MB] 8192
  • Złącza
    • Liczba złaczy PCI 1
    • Liczba złączy PCI Express 16x/8x/4x/1x 2/1/1/1
    • Liczba złączy IDE 0
    • Liczba złączy Serial ATA 8
    • Liczba złączy eSATA/Power eSATA 1/1
  • USB
    • Liczba gniazd USB na płycie głównej 10
    • Liczba "złączy-pinów" USB na płycie głównej 4
    • Dołączone śledzie z gniazdami USB brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej 1
    • Liczba "złączy-pinów" FireWire na płycie głównej 1
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector brak
  • Interfejs BLUETOOTH brak
  • Front panel brak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Liczba złączy dla wentylatorów 6
  • Wersja BIOS-u American Megatrends Inc. 0705 (08/22/2011)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 8
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie FSB w Setupie tak
    • Minimalna bazowa częstotliwość natywna [MHz] 1
    • Maksymalna bazowa częstotliwość natywna [MHz] 100
    • Łączna liczba ustawień FSB 600
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • HT - HyperTransport
    • Możliwość ustawienia częstotliwości HT tak
      • liczba ustawień 10
    • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
      • liczba ustawień 50
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0.584
      • Maksymalne napięcie procesora [V] 1.984
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.2
      • Maksymalne napięcie pamięci [V] 2.5
    • Ustawienie napięcia HT tak
    • Ustawienie napięcia mostka północnego tak
    • Ustawienie napięcia mostka południowego tak
    • Automatyczny overclocking z poziomu BIOS-u tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows brak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie HT z poziomu Windows brak
    • Ustawienie parametrów pamięci z poziomu Windows brak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć QPI z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Ustawienie napieć mostka południowego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32
    • Integer (Max) 23154010
    • Floating point (Max) 109964
    • Memory throughput (Max) 6376430
  • HD Tach 3.0.1.0 (SATA)
    • Obciążenie procesora [ ] 0.04
    • Średni transfer - odczyt [MB/s] 90.1
  • 3DMark Vantage
    • 3DMark result 9656
    • GPU Score 9296
    • CPU Score 10924
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 2338
  • PCMark Vantage 1.1
    • PCMark 6108
    • Memories 4772
    • TV and Movies 4500
    • Gaming 6154
    • Music 4286
    • Communications 5794
    • Productivity 5179
    • HDD 3594
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 33
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 34
  • Pobór energii
    • Pulpit systemu Windows [W] 147
    • Benchmark 3DMark Vantage [W] 253
    • Uśpienie (STR - Suspend to RAM) [W] 2.6
