MSI 990FXA-GD80 – najlepszy MSI

MSI 990FXA-GD80 to płyta główna przeznaczona dna nadchodzących procesorów ze złączem AM3+. Na jej PCB umieszczone zostały cztery złącza dla kart graficznych pozwalające na wykorzystanie technologii CrossFireX bądź SLI. Ma również sześć złączy SATA 6 Gb/s oraz dwa eSATA 3 Gb/s. Dużą zaletą tej

Prezentowany produkt firmy MSI został wyposażony w najwszechstronniejszy ze wszystkich dostępnych obecnie chipsetów AMD o oznaczeniu 990FX oraz mostek południowy AMD SB950. 990FXA-GD80 jest płytą kierowaną głównie dla bardziej zamożnych odbiorców planujących budowę nowego komputera na bazie procesorów AMD z serii FX, Phenom II bądź Athlon II ze złączem AM3+.

Sumaryczna wydajność płyty z komponentami na niej umieszczonymi została oceniona wysoko, ale nie najwyżej.

Sumaryczna wydajność płyty z komponentami na niej umieszczonymi została oceniona wysoko, ale nie najwyżej.

Złącza tylnego panelu

Tylny panel GD80 wygląda wyjątkowo okazale. Znajdziemy tu dwa złącza USB 3.0 obsługiwane przez kontroler NEC D720200, cztery starsze USB 2.0, dwa złącza eSATA/USB Combo oraz jedno FireWire 800. Za komunikację z otoczeniem odpowiedzialne jest jedno złącze Gigabit Ethernet (kontroler Realtek RTL8111E). Za dostarczanie doznań audio odpowiedzialna jest zintegrowana z płytą główną karta Realtek ALC892 obsługująca dźwięk ośmiokanałowy (7.1) poprzez analogowe złącza typu jack, bądź optyczne oraz elektryczne wyjścia cyfrowe. Nad ostatnimi dwoma umieszczony jest mały czarny przycisk (Clear CMOS) umożliwiający przywrócenie standardowych ustawień BIOS-u EFI bez konieczności otwierania obudowy.

Pobór mocy platformy z GD80 jest jednym z wyższych. Cóż, bogate wyposażenie wymaga solidnej porcji mocy.

Pobór mocy platformy z GD80 jest jednym z wyższych. Cóż, bogate wyposażenie wymaga solidnej porcji mocy.

Na pokładzie

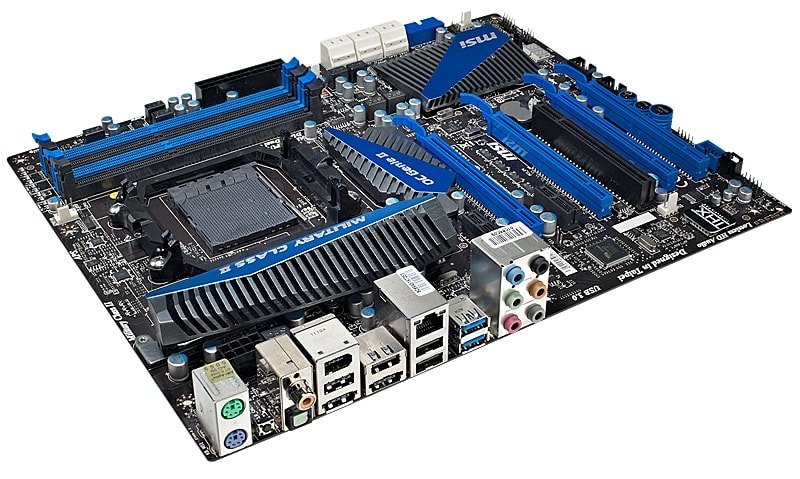

Na PCB 990FXA-GD80, jak przystało na produkt z górnej półki, znajdziemy wszystko co jest może być obecnie niezbędne, a także umożliwia dalszą rozbudowę w przyszłości. Graczy przyciągnąć mogą aż cztery złącza dla kart graficznych z czego dwa pracują w standardzie PCI-E x16, jedno x8 oraz jedno x4. Dzięki nim jesteśmy w stanie połączyć karty graficzne zarówno w tryb AMD CrossFireX jak również Nvidia SLI. Oprócz nich znajdziemy również dwa złącza PCI-E x1 oraz jedno PCI dla starszych kart rozszerzeń.

Prezentowany model MSI dysponuje sześcioma złączami SATA pracującymi w standardzie 6 Gb/s kontrolowanymi przez chipset AMD SB950. Umożliwiają one utworzenie macierzy dysków RAID w konfiguracjach: 0, 1, 10 bądź 5.

Na laminacie płyty umieszczone zostały cztery złącza dla pamięci DDR3. Pozwalają one na umieszczenie łącznie do 32 GB pamięci RAM o częstotliwości pracy do 2133 MHz.

Na dolnej krawędzi laminatu umieszczona grupa przycisków wśród których znajdziemy Power, Reset oraz OC Genie II. Ostatni z nich pozwala na automatyczne podkręcenie komponentów umieszczonych na płycie, odblokowanie rdzeni procesora (dostępne w niektórych układach) bez konieczności ingerowania w ustawienia UEFI. Obok wymienionych przycisków umieszczony został tez wyświetlacz kodów POST przydatny przy diagnozowaniu problemu z płytą bądź komponentami na niej umieszczonymi.

Na krawędzi PCB oprócz wspomnianych wyżej sześciu złączy SATA znajdziemy małe podłużne złącze z pinami. Pozwala ono na podłączenie dwóch dodatkowych gniazd USB 3.0. Wśród pinów umieszczonych na laminacie GD80 warto wspomnieć o złączu TPM oraz chassis intrusion czyli czujnika otwarcia obudowy peceta.

W trakcie spoczynku GD80 traci do czołówki 19%.

W trakcie spoczynku GD80 zdecydowanie więcej mocy.

Płyta MSI 990FXA-GD80 zbudowana została nie tylko z myślą o graczach, ale również fanach overclockingu. Opócz automatycznego systemu podkręcania (OC Genie II) sama konstrukcja płyty zachęca do spróbowania swoich sił w modyfikowaniu zegarów. Inżynierowie umieścili na niej komponenty najwyższej jakości. Sygnowane logo Military Class II podzespoły Hi-c CAP, SFC czy Solid CAP oraz 10-fazowe zasilanie mają zapewnić jeszcze lepszą jakość wykonania, wysoką wydajność oraz długą żywotność płyty. Również wyjątkowo czytelny, graficzny interfejs UEFI sprawia, że używanie tej nowoczesnej wersji BIOS-u jest nadzwyczaj przyjemne.

Za odprowadzanie ciepła z podzespołów płyty odpowiedzialne są trzy masywne aluminiowe radiatory. Dwa z nich, chłodzące sekcję zasilania oraz chipset zostały dodatkowo połączone ciepłowodem (heat pipe).

Pod względem wydajności karty sieciowej GD80 plasuje się w czołówce

Pod względem wydajności karty sieciowej GD80 plasuje się w czołówce

Wydajność

Pod względem wydajności MSI nie odstaje znacznie od konkurencyjnych produktów znajdujących się w czołówce naszego rankingu. Na 100 punktów możliwych do uzyskania za wydajność GD80 uzyskał ich 93. Szczegółowe zestawienie wyników znajdziecie po wybraniu zakładki „Specyfikacja i wyniki”.

Mimo zastosowania nowoczesnego układu dźwiękowego jakość audio pozostawia wiele do życzenia.

Mimo zastosowania nowoczesnego układu dźwiękowego jakość audio pozostawia wiele do życzenia.

Zawartość opakowania

Oprócz samej płyty głównej, jej dokumentacji oraz krążka CD ze sterownikami w pudełku znajdziemy ponadto sześć kabli SATA, dwie przejściówki zasilania ze złączy molex na SATA, trzy mostki SLI (dwa krótsze oraz jeden dłuższy), przejściówki MSI M-Connector ułatwiające podłączenie front-panelu obudowy do płyty głównej oraz dodatkowy śledź z dwoma dodatkowymi złączami USB 3.0.

MSI 990FXA-GD80 to płyta główna, w której każdy wymagający użytkownik znajdzie coś dla siebie. Gracze docenią cztery złącza dla kart graficznych, a overclockerzy możliwości UEFI oraz rozbudowaną sekcję zasilania. Poszukujących dobrej płyty na bazie platformy AMD AM3+ z pewnością powinni się nią zainteresować.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset AMD 990FX
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 2 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Gniazdo procesora AM3+
  • Obsługa pamięci
    • Maks. RAM [MB] 32768
    • Maks. pojemność modułu pamięci [MB] 8192
  • Złącza
    • Liczba złaczy PCI 1
    • Liczba złączy PCI Express 16x/8x/4x/1x 2/1/1/2
    • Liczba złączy IDE 0
    • Liczba złączy Serial ATA 6
    • Liczba złączy eSATA/Power eSATA 2/0
  • USB
    • Liczba gniazd USB na płycie głównej 4
    • Liczba "złączy-pinów" USB na płycie głównej 4
    • Dołączone śledzie z gniazdami USB brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej 1
    • Liczba "złączy-pinów" FireWire na płycie głównej 1
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • Front panel brak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Liczba złączy dla wentylatorów 5
  • Wersja BIOS-u American Megatrends Inc. V11.0B23 (05/26/2011)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 6
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie FSB w Setupie tak
    • Minimalna bazowa częstotliwość natywna [MHz] 1
    • Maksymalna bazowa częstotliwość natywna [MHz] 190
    • Łączna liczba ustawień FSB 690
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • HT - HyperTransport
    • Możliwość ustawienia częstotliwości HT tak
      • liczba ustawień 13
    • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
      • liczba ustawień 101
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 1.039
      • Maksymalne napięcie procesora [V] 2.0365
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.442
      • Maksymalne napięcie pamięci [V] 1.906
    • Ustawienie napięcia HT tak
    • Ustawienie napięcia mostka północnego tak
    • Ustawienie napięcia mostka południowego tak
    • Automatyczny overclocking z poziomu BIOS-u brak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie HT z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć QPI z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Ustawienie napieć mostka południowego z poziomu Windows brak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32
    • Integer (Max) 23691244
    • Floating point (Max) 108752
    • Memory throughput (Max) 7192703
  • HD Tach 3.0.1.0 (SATA)
    • Obciążenie procesora [ ] 0.04
    • Średni transfer - odczyt [MB/s] 89.4
  • 3DMark Vantage
    • 3DMark result 10253
    • GPU Score 9977
    • CPU Score 11182
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 2152
  • PCMark Vantage 1.1
    • PCMark 5956
    • Memories 4960
    • TV and Movies 4549
    • Gaming 6471
    • Music 3427
    • Communications 5820
    • Productivity 5190
    • HDD 3526
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 40
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 41
  • Pobór energii
    • Pulpit systemu Windows [W] 169
    • Benchmark 3DMark Vantage [W] 276
    • Uśpienie (STR - Suspend to RAM) [W] 1.9
