Gigabyte GA-Z77X-UD5H

Wyjątkowo rozbudowana płyta główna firmy Gigabyte przeznaczona do pracy z procesorami Intel Ivy Bridge. Na jej laminacie umieszczona została rozbudowana, 12-fazowa sekcja zasilania, trzy złącza PCI-Express 3.0 dla kart graficznych (x16, x8 oraz x4), a także siedem złączy SATA 6 Gb/s obsługiwanych

W naszych testach znalazły się ostatnio dwie płyty główne Gigabyte’a wyposażone w najnowszy chipset Intel Z77. Więcej miejsca wprowadzanym wraz z procesorami Ivy Bridge układom sterującym poświęciliśmy w tym artykule, natomiast dziś przypomnę najważniejszą informację dotyczącą kompatybilności starszych i nowych płyt LGA1155 z procesorami drugiej i trzeciej generacji. Otóż bez najmniejszego problemu będziemy mogli na płytach głównych z chipsetami Z68, P67, H67 oraz H61 umieścić najnowsze procesory Ivy Bridge o ile producent płyty udostępni odpowiednią aktualizację BIOS-u. Możliwe będzie również osadzenie procesora Sandy Bridge na nowych płytach wyposażonych w siódmą generację chipsetów.

Pod względem średniej wydajności karty LAN płyta GA-Z77X-UD5H plasuje się wysoko z transferami średnimi na poziomie 49 MB/s.

Pod względem średniej wydajności karty LAN płyta GA-Z77X-UD5H plasuje się wysoko z transferami średnimi na poziomie 49 MB/s.

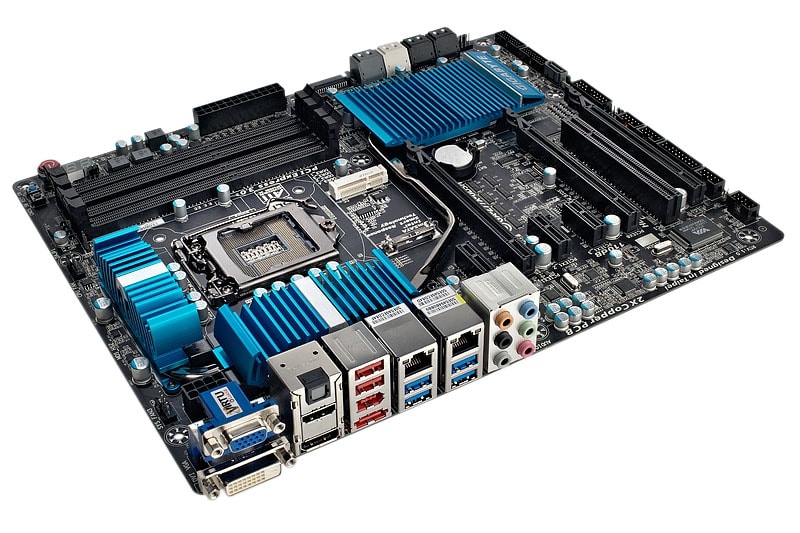

Prezentowany Gigabyte GA-Z77X-UD5H to najbardziej rozbudowana platforma dostępna obecnie w ofercie tego producenta. Na jej laminacie umieszczone zostały cztery gniazda pamięci DDR3. W każdym z nich możemy obsadzić moduły o pojemności do 8 GB, co daje maksymalnie 32 GB pamięci RAM. Oficjalnie najszybsze obsługiwane zestawy mogą pracować z częstotliwością 1600 MHz, natomiast płyta wspiera również układy o wyższych taktowaniach do 2400 MHz włącznie. Za stabilną pracę podkręconego procesora oraz pamięci odpowiada 12-fazowa sekcja zasilania zarządzana przez opatentowane oprogramowanie Gigabyte 3D Power. Aby uprzyjemnić zmagania z nowymi procesorami na płycie GA-Z77X-UD5H umieszczono przyciski Power, reset oraz Clear CMOS. Jest tu także wyświetlacz kodów POST oraz przełącznik między jednym z dwóch BIOS-ów płyty. Warto wspomnieć również o umieszczeniu na laminacie punktów pomiarowych napięć najważniejszych komponentów.

PCMark Vantage najwyżej ocenił wydajność platformy zbudowanej na płycie GA-Z77X-UD5H w grach.

PCMark Vantage najwyżej ocenił wydajność platformy zbudowanej na płycie GA-Z77X-UD5H w grach.

Do chłodzenia GA-Z77X-UD5H wykorzystany został w pełni pasywny system. W jego skład wchodzą dwa radiatory (widoczne na powyższym zdjęciu) umieszczone na sekcji zasilania. Uzupełnieniem chłodzenia płyty jest dużych rozmiarów aluminiowy radiator umieszczony na chipsecie. Wszystkie trzy połączone zostały za pomocą pojedynczej rurki heat-pipe.

Na laminacie znajdziemy trzy złącza (po jednym x16, x8 oraz x4) będące w stanie obsłużyć karty graficzne w trybach CrossFireX oraz SLI. Są one zgodne ze standardem PCI Express 3.0. W przypadku wykorzystywania trzech kart producent zaleca podłączenie dodatkowego kabla zasilającego do złącza OC-PEG w celu uzyskania stabilnego zasilania. Dodatkowo są tu również przeznaczone dla kart rozszerzeń trzy sloty PCI-E x1 oraz jedno PCI.

Pobór mocy w pełnym obciążeniu w stosunku do konkurencji jest niższy.

Pobór mocy w pełnym obciążeniu w stosunku do konkurencji jest niższy.

Osoby posiadające w swojej kolekcji więcej niż dwa nowe dyski SATA 6 Gb/s również nie będą zawiedzione. Oprócz obsługiwanych standardowo przez chipset Intel Z77 dwóch złączy SATA nowej generacji oraz czterech starszej, na laminacie GA-Z77X-UD5H miejsce znalazły dwa kontrolery Marvell 88SE9172, dzięki którym otrzymujemy trzy dodatkowe złącza SATA 6 Gb/s oraz jedno eSATA 6 Gb/s. Poniżej złącza procesora umieszczone jest również gniazdo mSATA. Po zainstalowaniu w nim odpowiedniego dysku SSD możliwa będzie obsługa technologii Intel Smart Response oraz Intel Rapid Start.

Wśród pozostałych kontrolerów warto wspomnieć o dwóch układach sieciowych – Intel 82579V oraz Atheros AR8151 – umożliwiających pracę w trybie teaming, a także kontroler Firewire 1394a.

Na tylnym panelu znajdziemy ilość złączy w pełni wystarczającą normalnemu użytkownikowi. Umieszczone tam zostały dwa porty USB 2.0, cztery nowsze USB 3.0 a także widywane dotychczas w konstrukcjach Z68 oraz H67 wyjścia wideo – analogowe D-Sub, cyfrowe DVI oraz pełnowymiarowe HDMI i DisplayPort. Równie bogaty jest wachlarz wyjść audio. Oprócz standardowych analogowych, jest tu również optyczne cyfrowe. Dodatkowo na tylnym panelu płyty znalazło się jedno złącze eSATA oraz Firewire.

Równie wysoko jak PCMark platformę z płytą Gigabyte'a ocenił PassMark.

Równie wysoko jak PCMark platformę z płytą Gigabyte’a ocenił PassMark.

W odróżnieniu od wcześniejszych konstrukcji Gigabyte’a wyposażonych w chipsety szóstej generacji, nowe płyty główne nareszcie zaczęły wykorzystywać graficzny UEFI. Możliwa jest jego obsługa w bardzo przyjaznym użytkownikowi trybie 3D Mode, w którym mamy wpływ na ustawienie podstawowych wartości oraz Advanced Mode odkrywającym przed nami bardziej zawansowane ustawienia. Zarówno praca w prostszym 3D jak również w zaawansowanym trybie jest bardzo przyjemna, a najważniejsze dla overclockerów opcje pogrupowane są bardzo intuicyjnie. Mimo zastosowania niezawodnego UEFI inżynierównie Gigabyte’a postanowili zachować element, z którego słynęły poprzednie konstrukcje – Dual (UEFI) BIOS!

Pod względem wydajności płyta wraz z zainstalowanymi na niej komponentami oferuje wyniki lepsze o około dwa procent od najszybszego dotychczas Asusa Maximus IV Extreme wykorzystującego chipset P67. Niewiele w tyle pozostaje również starsza konstrukcja Gigabyte GA-P67A-UD7-B3, która do GA-Z77X-UD5H traci około 5%.

Gigabyte GA-Z77X-UD5 dzięki swojej rozbudowanej konstrukcji oraz funkcjonalnemu UEFI zajmuje w naszym rankingu wysokie trzecie miejsce. Jednak nie to jest najważniejsze… Płyta Gigabyte’a jest jedną z dwóch konstrukcji (w naszym rankingu) z górnej półki, której cena nie przekracza 1000, a nawet 900 zł. I choć to wciąż sporo jak na cenę płyty to trzeba przyznać, że konkurencja każe sobie płacić jeszcze więcej.

Grzegorz Glonek

Gigabyte GA-Z77X-UD5H

PLUSY:

12-fazowa sekcja zasilania
Dual UEFI BIOS
Złącze mSATA
Wszystkie możliwe wyjścia wideo

MINUSY:
Wysoka cena
Tylko jedno złącze PCI-E x16

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel Z77
  • Obsługia grafiki w procesorze nie
  • Złącza karty graficznej 0 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 32
    • Maks. pojemność modułu pamięci [GB] 8
  • Złącza
    • Liczba złaczy PCI 1
    • Liczba złączy PCI Express 16x/8x/4x/1x 0/0/0/3
    • Liczba złączy IDE 0
    • Liczba złączy SATA II 3 Gb/s 4
    • Liczba złączy SATA 6 Gb/s 6
  • USB
    • Liczba gniazd USB 2.0 na płycie głównej 2
    • Liczba gniazd USB 3.0 na płycie głównej 4
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 4
    • Liczba "złączy-pinów" USB 3.0 na płycie głównej 6
    • Dołączone śledzie z gniazdami USB nie
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB tak
      • Liczba gniazd USB na Front Panelu 2
  • FireWire
    • Liczba gniazd Firewire 400 na płycie głównej 1
    • Liczba gniazd Firewire 800 na płycie głównej 0
    • Liczba gniazd Firewire 3200 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 400 na płycie głównej 1
    • Liczba "złączy-pinów" FireWire 800 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 3200 na płycie głównej 0
    • Dołączony dodatkowy "śledź" 0
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel 0
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa 1000 Mb/s
  • Chassis intruder detector brak
  • Interfejs BLUETOOTH brak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Wyjście D-Sub tak
  • Wyjście DVI tak
  • Wyjście HDMI tak
  • Wyjście DisplayPort tak
  • Liczba złączy dla wentylatorów 5
  • Wersja BIOS-u American Megatrends Inc. F7 (11/05/2012)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 8
    • Zmiana ustawień BIOS-u z poziomu Windows tak
    • Rodzaj BIOS-u EFI
  • Bezpieczeństwo
    • Dual BIOS tak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 1
    • Maksymalna bazowa częstotliwość natywna 80
    • Łączna liczba ustawień częstotliwości Baseclock 133,33
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 3200
    • Łączna liczba różnych częstotliwości taktowania 16
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie brak
    • liczba ustawień -
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0,8
      • Maksymalne napięcie procesora [V] 1,9
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.1
      • Maksymalne napięcie pamięci [V] 2.1
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury tak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 49004220
    • Floating point (Max) 353570
  • 3DMark Vantage (1.0.1)
    • 3DMark Score 11826
    • GPU Score 10018
    • CPU Score 25786
  • Kompresja WinRAR (4.00) x64
    • WinRar Benchmark [KB/s] 3821
  • PCMark Vantage 1.0.2
    • PCMark 12068
    • Memories 8418
    • TV and Movies 7069
    • Gaming 10429
    • Music 9940
    • Communications 14057
    • Productivity 8620
    • HDD 8529
  • PassMark PerformanceTest 7
    • PassMark Rating 2322.3
    • CPU Mark 8080.4
    • 2D Graphics Mark 487.2
    • 3D Graphics Mark 2079.1
    • Memory Mark 1448.7
    • Disk Mark 869.9
  • Czas bootowania płyty
    • Czas bootowania płyty - po wyłączeniu soft-off [s] 30
    • Czas bootowania płyty - po wyłączeniu całkowitym [s] 31
  • Pobór energii
    • Pulpit systemu Windows 123
    • Benchmark 3DMark Vantage 232
    • Uśpienie (STR - Suspend to RAM) 4.3
