AMD X570 – szczegóły chipsetu z PCIe 4.0

Nowe procesory, to i nowy chipset. Układ AMD X570 nosi kodową nazwę „Valhalla" i będzie pierwszą własną konstrukcją AMD na platformie AM4.

Wyciekły szczegóły dotyczące nadchodzącego chipsetu X570 firmy AMD, dając nam wgląd w pierwsze informacje techniczne dotyczące tego układu. Zobaczyliśmy m.in. diagram pochodzący od producenta płyt głównych, ukazujący potencjalny projekt płyty głównej i układu X570. Pojawiły się także pierwsze informacje o gotowych płytach firm Biostar, MSI i Colorful.

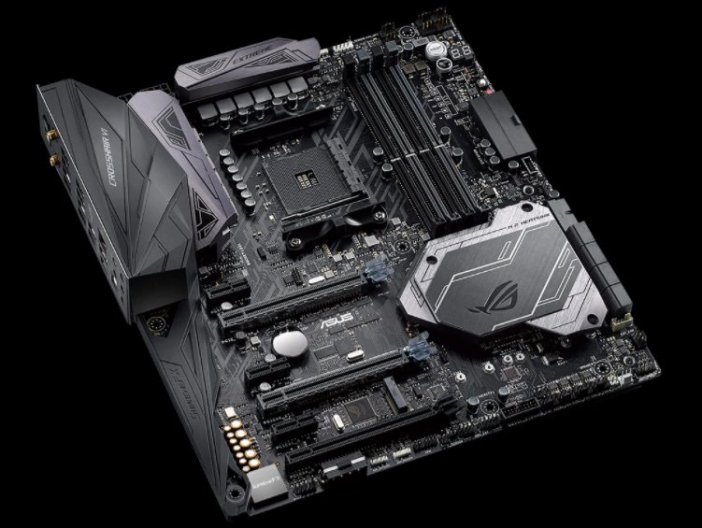

Pojawiają się już pierwsze zdjęcie płyt z nowym chipsetem. Tutaj konstrukcja z serii ASUS ROG (fot. wccftech)

Chipset X570 o nazwie kodowej „Valhalla” będzie pierwszą własną konstrukcją AMD wykorzystywaną na platformie  AM4. Dotychczas producent Ryzenów i Radeonów zatrudniał do tego zadania firmę ASMedia, która opracowała chipsety do płyt głównych z serii 300 i 400. Nie zostało jeszcze ogłoszone kto, czy ASMedia czy AMD zaprojektują układ B550. Nie zdziwi nikogo fakt, że chipset ten jest wstecznie kompatybilny ze starszymi układami dla podstawki AM4. Nowe CPU AMD będą przy tym poprawnie działały na starszych płytach.

X570 wprowadza  do konsumenckich komputerów stacjonarnych jeden nowy element: PCIe 4.0. Interfejs ten jest obecnie dostępny w układach graficznych dla centrów danych, takich jak AMD Radeon Instinct MI60. Wkrótce  obsługę PCIe 4.0 wesprą także procesory AMD Ryzen 3000 o kodowej nazwie Matisse. To właśnie do współpracy z tymi CPU opracowano chipset X570.

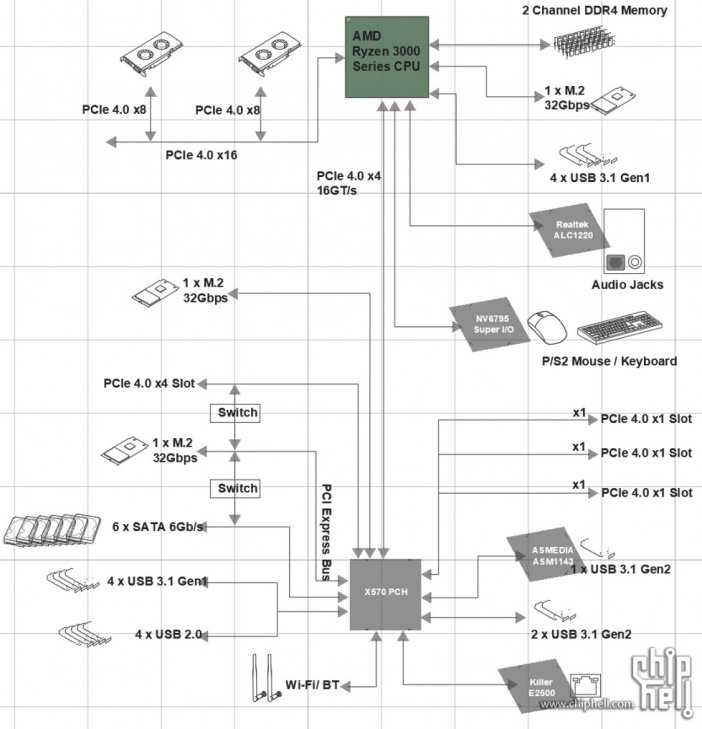

Schemat rozmieszczenia układów na platformie z X570 (fot. Chiphell)

Chipset X570 to znaczące ulepszenie w stosunku do chipsetów X370 i X470. Przede wszystkim posiada on  16 własnych linii PCIe 4.0. Dwie z nich służą do obsługi gniazda M.2, trzy kolejne do trzech gniazd PCIe 4.0 x1, jedna do kontrolera ASMedia ASM1143, kolejna do gigabitowego kontrolera Ethernet, a jedna umożliwia łączność wbudowanemu adapterowi WLAN 802.11ax. Pozostałe linie są używane do obsługi nośników danych i portów USB. W praktyce  dysków oznacza to sześć portów RAID SATA 6 Gbps, cztery porty USB 3.0 / 3.1 Gen 1 kolejne cztery porty USB 2.0. A to przecież nie całą platforma, bo i CPU ma swoje linie PCIe 4.0.  Ryzen generacji 3 będzie oferował 24 linie PCIe 4.0. Z tego 16 linii PCIe będzie  przeznaczone do obsługi gniazd PCIe x16, konfigurowalnym do PCIe 4.0 x16 lub dwóch x8 np. na potrzebę obsługi dwóch kart graficznych. Cztery linie są przeznaczone do bardzo szybkiego (32 Gbps) gniazda M.2. Ostatnie cztery linie z 24 są używane jako magistrala między procesorem a chipsetem X570. Zgodnie z udostępnionym schematem, kontrolery Realtek ALC1220 i NV6795 Super I/O są podłączone bezpośrednio do procesora. W efekcie cały komputer będzie dysponował 40 liniami PCIe 4.0.

Reklama

Jak się jednak okazuje, wcale nie trzeba mieć płyty głównej z chipsetem X570, aby skorzystać z PCIe 4.0. Wystarczy nowy CPU Ryzen generacji 3 (Matisse) oraz jedna z kilku starszych płyt, co do których już wiadomo, że po ostatniej aktualizacji BIOSu pozwalają na wybór stosowanego interfejsu. Na chwilę obecną wiadomo, że taką zmianę umożliwiają płyty Aorus X470 Gaming Wi-Fi 7 oraz Aorus B450I Pro WiFi. Można śmiało założyć, że inni producenci płyt także wydadzą stosowne aktualizacje. Po co więc X570? Przede wszystkim dla liczby linii w nowym standardzie. W przypadku kombinacji nowego CPU ze starszą płytą w standardzie PCIe 4.0 działać będą tylko linie zapewniane przez procesor. | CHIP
