Odpowiedź na to wyzwanie może pochodzić z zupełnie innej półki. Zamiast udoskonalać istniejące, sztywne materiały, grupa badaczy z Chin postawiła na radykalnie inne podejście. Ich pomysł opiera się na połączeniu dwóch, pozornie zwyczajnych, elementów: folii, która kurczy się pod wpływem ciepła, oraz specjalnego, płynnego metalu. Efekt? Obwody, które można dosłownie dopasować do niemal dowolnego, nawet bardzo skomplikowanego kształtu.
Termoplastyczna folia i płynny metal. Prosta kombinacja o potencjalnie przełomowym działaniu
Cały proces, opisany przez zespół z Uniwersytetu Tianjin i Tsinghua, zaczyna się od druku ścieżek przewodzących na zwykłej folii termoplastycznej. Klasyczną pastę przewodzącą zastąpiono tu jednak mieszanką metali (galu, indu i miedzi), która w temperaturze pokojowej ma konsystencję półpłynną. To właśnie ten płynny metal jest kluczowy. Jego gęstość jest tak dobrana, że po nałożeniu na folię nie rozlewa się, ale jednocześnie zachowuje swoją plastyczność. Gdy tak przygotowaną folię podgrzeje się strumieniem gorącego powietrza lub zanurzy w wodzie o temperaturze około 70 stopni Celsjusza, to z automatu zaczyna się kurczyć, ciasno owijając się wokół docelowego obiektu. Płynny metal w tym czasie po prostu podąża za nowym kształtem, bez pękania, co jest zmorą tradycyjnych, choćby miedzianych, przewodników.
Czytaj też: AI jako sędzia ostateczny? Kontrowersyjny test psychologiczny w kapsule Sarco
Co ciekawe, nie jest to proces przypadkowy. Naukowcy wykorzystują zaawansowane symulacje komputerowe, aby przewidzieć dokładnie, w jaki sposób folia odkształci się podczas kurczenia. Dzięki temu mogą zaprojektować optymalny układ drukowanych ścieżek już na etapie projektu, uwzględniając docelową krzywiznę. Każdy kształt wymaga nieco innego wzoru, aby po procesie termokurczliwości ścieżki przewodzące były tam, gdzie być powinny.
Testy wytrzymałościowe pokazują imponującą trwałość nowego rozwiązania
W elektronice elastycznej największym wyzwaniem jest zawsze trwałość. Każde zgięcie to stres dla materiału. W tym przypadku badacze poddali paski z obwodami ekstremalnym testom, wykonując pięć tysięcy cykli zginania i skręcania. Wynik jest naprawdę obiecujący, bo przewodnictwo elektryczne pozostało praktycznie niezmienione. Dla porównania, konwencjonalne, miedziane ścieżki na elastycznym podłożu pokryłyby się w tym czasie siecią mikropęknięć, co w konsekwencji prowadzi do przerwania połączenia.
Czytaj też: Dwie ręce, dotyk i sztuczna inteligencja. Oto Rho-alpha od Microsoftu

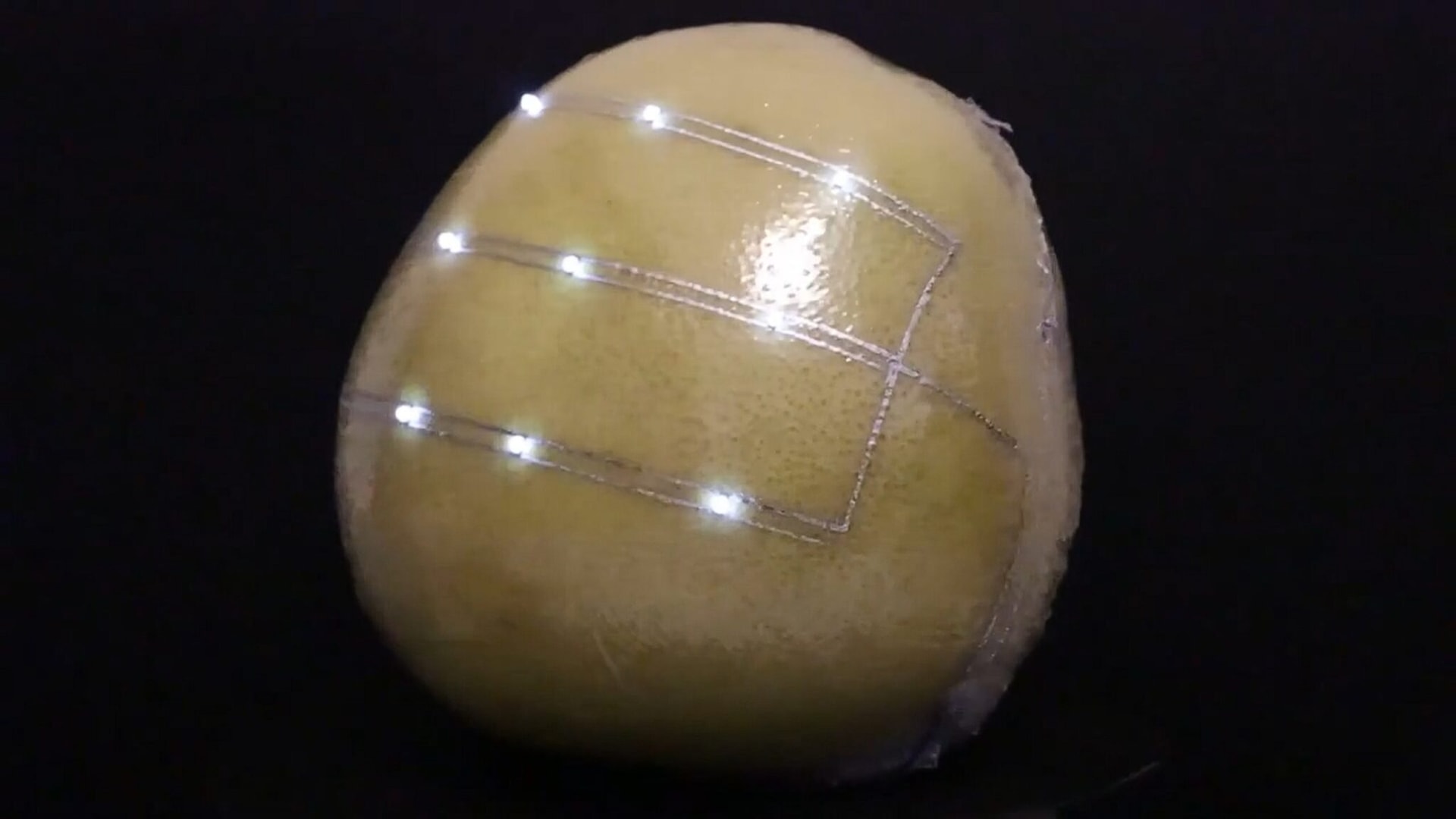

Jednocześnie zespół nie poprzestał na demonstracji samej metody. Zaprezentował konkretne, działające prototypy. Jednym z nich są miniaturowe czujniki przyklejane bezpośrednio na skórkę owoców, na przykład egzotycznych bananów czy awokado. Takie urządzenie mogłoby na bieżąco monitorować temperaturę i wilgotność podczas długiego transportu, pomagając w optymalizacji warunków przechowywania i zmniejszając straty. W kontekście globalnych łańcuchów dostaw żywności nawet niewielka poprawa efektywności może przynieść znaczące korzyści ekonomiczne i środowiskowe.
Kolejna demonstracja dotyczyła znacznie poważniejszego obszaru – bezpieczeństwa lotniczego. Naukowcy stworzyli na modelu skrzydła samolotu wbudowany system grzewczy, którego zadaniem jest topienie tworzącego się lodu. Oblodzenie to wciąż jedno z poważniejszych zagrożeń w lotnictwie. Lekkie, elastyczne i potencjalnie bardzo niezawodne obwody mogłyby stanowić ciekawą alternatywę dla obecnie stosowanych, bardziej skomplikowanych rozwiązań. Oczywiście, droga z modelu laboratoryjnego do certyfikowanego systemu w samolocie pasażerskim jest bardzo długa i wymagałaby przejścia przez szereg rygorystycznych testów.
Wspomina się również o możliwościach w medycynie, bo na przykład w postaci implantów, które dzięki elastycznej elektronice mogłyby monitorować swój stan lub otaczającą tkankę. Perspektywa dopasowania zaawansowanej elektroniki do organicznych, nieregularnych kształtów ludzkiego ciała jest bez wątpienia intrygująca. Należy jednak pamiętać, że wprowadzenie jakiegokolwiek nowego materiału, a zwłaszcza mieszaniny metali, do organizmu wiąże się z gigantycznymi wyzwaniami związanymi z biokompatybilnością i długoterminowym bezpieczeństwem.
Gdzie jest rewolucja i gdzie jest haczyk?
Kluczowe w tej metodzie jest odwrócenie klasycznej logiki projektowania. W tradycyjnej elektronice inżynierowie najpierw rysują schemat, potem ustalają przebieg ścieżek na płaskiej płytce, a na końcu zastanawiają się, jak fizycznie wkomponować całość w obudowę urządzenia. Tutaj jest dokładnie odwrotnie. Punktem wyjścia staje się kształt docelowy – skrzydło, rurka, skórka owocu czy fragment ludzkiego ciała, a dopiero później powstaje wzór ścieżek, który po skurczeniu folii osiądzie tam, gdzie trzeba. Symulacje komputerowe muszą więc uwzględniać nie tylko samo kurczenie się materiału, ale też lokalne naprężenia, zmiany grubości i możliwe zniekształcenia.
W praktyce oznacza to, że powstaje coś na kształt cyfrowego szablonu krawieckiego dla elektroniki. Najpierw modeluje się wirtualny obiekt, na którym ma znaleźć się obwód. Następnie oprogramowanie oblicza, jak musi wyglądać wzór ścieżek na płaskiej folii, aby po podgrzaniu i skurczeniu przewodzące linie trafiły w dokładnie te miejsca, które wytypowano w projekcie. To nie jest przypadkowe zawijanie taśmy wokół przedmiotu, ale starannie zaplanowany proces, w którym każdy milimetr deformacji ma znaczenie. W efekcie otrzymujemy obwód, który wygląda, jakby od początku był wbudowany w dany kształt.
Czytaj też: Robotyczna dłoń jak z rodziny Addamsów. EPFL pokazuje swoje nowe dzieło
Warto też zwrócić uwagę na wymiar produkcyjny tej technologii. Druk na folii, niezależnie od tego, czy mowa o klasycznych farbach, czy o półpłynnych stopach metali, jest znacznie bliższy dzisiejszym procesom przemysłowym niż wiele dotychczasowych koncepcji elastycznej elektroniki. Linie do produkcji opakowań termokurczliwych, folii technicznych czy etykiet przemysłowych już dziś pracują w tempie, które trudno byłoby odtworzyć na wyspecjalizowanych, niszowych maszynach. Jeśli uda się dopracować stabilność materiału przewodzącego i powtarzalność procesu, producenci potencjalnie mogliby adaptować istniejące rozwiązania z branży opakowaniowej zamiast budować fabrykę od zera.
Nie oznacza to oczywiście, że wszystkie problemy zostały rozwiązane. Półpłynne stopy metali mają swoje kaprysy: mogą reagować z otoczeniem, zmieniać właściwości pod wpływem długotrwałego obciążenia mechanicznego czy wysokiej wilgotności. W zastosowaniach przemysłowych konieczne będzie sprawdzenie, jak takie obwody zachowują się po latach pracy, nie po tysiącach, ale setkach tysięcy cykli zginania czy wibracji. Trzeba będzie odpowiedzieć na pytania o odporność na skrajne temperatury, promieniowanie UV, kontakt z chemikaliami czy zwykłe zabrudzenia. W przypadku medycyny dojdą jeszcze wymagania regulacyjne dotyczące bezpieczeństwa pacjenta i stabilności materiałów w bezpośrednim kontakcie z tkanką.
Mimo to już same zaprezentowane demonstratory sugerują, że mamy do czynienia z technologią, która w naturalny sposób wypełnia lukę między światem twardej elektroniki a rosnącym zapotrzebowaniem na rozwiązania dopasowujące się do ruchu, kształtu i deformacji. Czujnik na owocu przestaje być płaską naklejką, a staje się czymś w rodzaju cienkiej, inteligentnej skóry. System przeciwoblodzeniowy przestaje być oddzielnym elementem dołożonym do konstrukcji i zaczyna przypominać dyskretną warstwę funkcjonalną, którą można projektować razem z samym profilem skrzydła czy kadłuba.
Przyszłość elastycznej elektroniki
Praca chińskich naukowców prezentuje eleganckie i potencjalnie bardzo praktyczne rozwiązanie starego problemu. Łącząc sprawdzoną technologię folii termokurczliwych z innowacyjnym zastosowaniem płynnego metalu, otwierają drogę do tworzenia wytrzymałej elektroniki na wymagające powierzchnie. Teraz kluczowe będzie to, czy i jak szybko ta technologia poradzi sobie z wyzwaniami masowej produkcji, długoterminowej stabilności w realnych warunkach oraz konkurencyjności kosztowej. Pierwsze kroki wyglądają jednak wyjątkowo obiecująco, a demonstracje zastosowań pokazują, że nie jest to jedynie akademicka ciekawostka.
