Płyta Adlinka do zastosowań wbudowanych

02.06.2009|Przeczytasz w 1 minutę

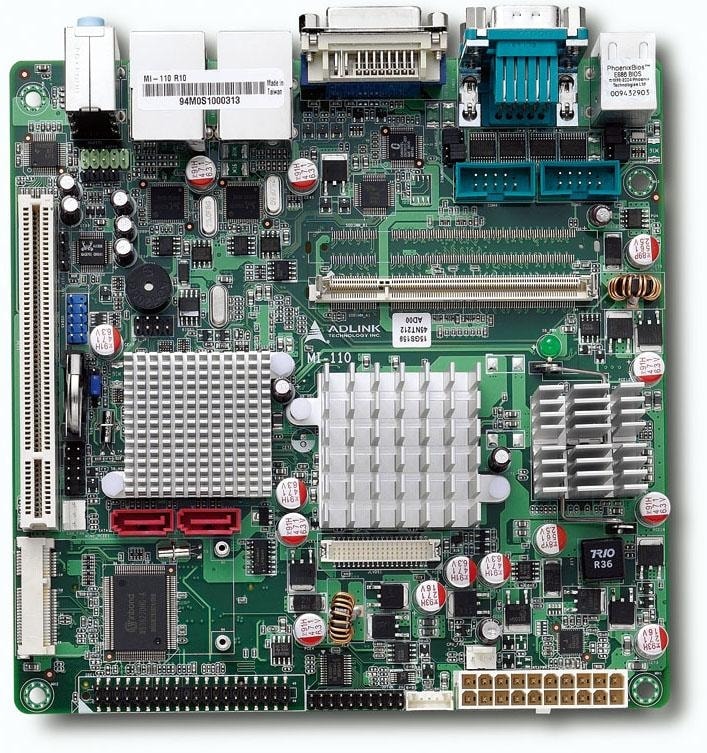

Płyta główna zawiera procesor Intel Atom N270 1,6 GHz/FSB 533MHz wykonany w technologii 45nm oraz chipset Mobile Intel 945GSE + ICH7M Express Chipset. W podstawce SO-DIMM można umieścić do 2 GB pamięci SDRAM DDR2-533. Płyta MI-110 zawiera interfejsy pamięci masowych 1 x ATA-66/100 IDE, 2 x SATA-II i 1 x CF-II oraz porty 2 x GbE, 6 x USB 2.0 i 4 x RS-232. Rozszerzenie funkcji umożliwiają gniazda 1 x PCI oraz 1 x PCI Express Mini. Obsługą dźwięku zajmuje się kodek Realtek ACL888. Oprócz tego na płycie umieszczonych jest 8 wejść-wyjść cyfrowych ogólnego zastosowania.

Grafiką zajmuje się układ sterujący GMA950 z 224 MB pamięci VRAM, zintegrowany w chipsecie 945GSE. Obsługuje on następujące interfejsy graficzne: CRT z rozdzielczością do 2048×1536/75 Hz (QXGA), DVI z rozdzielczością do 1600×1200 (UXGA) oraz 2 kanały 18-bitowego interfejsu LVDS z rozdzielczością do 1600×1200 (UXGA). Płyta współpracuje też z modułami TPM (Trusted Platform Module), pozwalającymi na sprzętowe szyfrowanie danych o ustanawianie ograniczeń i zabezpieczeń dostępu.
