MSI H57M-ED65

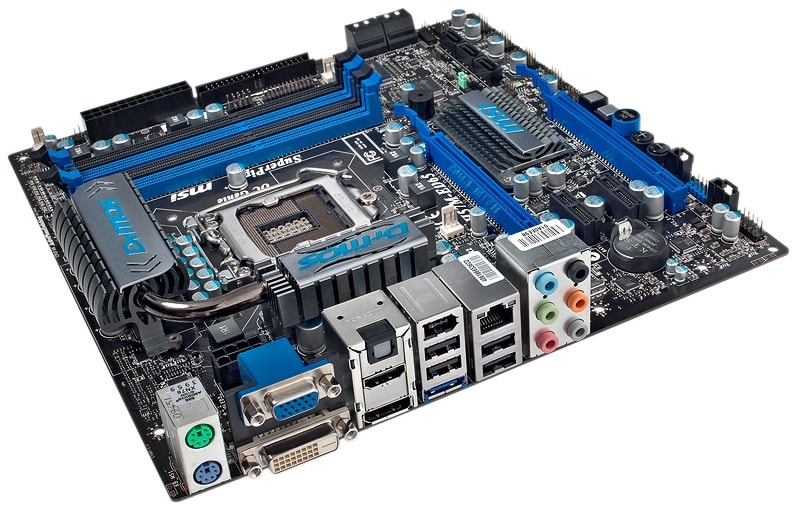

Mała rozmiarem ale wielka funkcjonalnością, płyta gówna dla najnowszych procesorów Intela, które mają zintegrowany układ graficzny. Konstrukcja płyty bazuje na chipsecie Intel H57, który w połączeniu z wyjściami dla wyświetlaczy obrazu, pozwala na wykorzystanie wyżej wymienionej grafiki w

Jakiś czas temu testowaliśmy pierwszą płytę dla procesorów Intel Core i3 oraz Core i5, które mają zintegrowany układ graficzny. Nowe procesory z pozoru wyglądają tak samo jak poprzednie modele ze złączem LGA1156 i pasują na wszystkie płyty z tym gniazdem. Jednakże tylko płyty z chipsetem H5x mogą w pełni wykorzystać ich możliwości czyli zintegrowaną grafikę. Poprzednio testowany model płyty bazował na chipsecie H55, teraz przyszła kolej na jego bogatszą wersję – H57. Czy się różnią oba chipsety? Generalnie obsługą trybu RAID, której pozbawiona jest wersja H55 oraz większą ilością złączy USB 2.0 – H55 ma dwanaście natomiast H57 o dwa więcej. Przykładem konstrukcji z chipsetem Intel H57 jest testowany model MSI H57M-ED65. Jest to płyta wykonana w formacie mikro-ATX, czyli stworzona z myślą głównie o niewielkich komputerach typu Media Center.

Układu dźwięku cechuje bardzo dobra charakterystyka poziomu szumów.

Układu dźwięku cechuje bardzo dobra charakterystyka poziomu szumów.

Płyta obsługuje również procesory ze złączem LGA1156, które nie mają zintegrowanego układu graficznego. Jednakże w przypadku używanego w naszym Laboratorium procesora Core i7-860, płyta nie pracowała stabilnie na domyślnych ustawieniach taktowania pamięci DDR3. Dopiero ręczne ustawienie zegara na wartość 1066 MHz, umożliwiła stabilną współpracę procesora i płyty. Dlatego gdy mamy procesor bez układu graficznego lepiej zdecydować się na płytę z chipsetem Intel P55. Jednakże można stwierdzić że jest to płyta stworzona do konkretnych procesorów z wbudowaną grafiką o czym świadczą złącza dla wyświetlaczy obrazu na tylnym panelu płyty. Co ciekawe MSI H57M-ED65 oprócz D-Sub, DVI oraz HDMI ma dodatkowo złącze Dispaly Port, co sprawia że mamy nieograniczone możliwości podłączenia dowolnego monitora, projektora lub telewizora.

Płyta MSI podczas bootowania okazuje się wyraźnie wolniejszą od konkurencji.

Płyta MSI podczas bootowania okazuje się wyraźnie wolniejszą od konkurencji.

Mimo niewielkich rozmiarów na płycie dostępne są dwa złącza PCI Express x16. Gdy wydajność zintegrowanej w procesorze grafiki  nam nie wystarczy, np. w wymagających grach 3D, możemy zamontować nawet dwie karty ATI Radeon i połączyć je w trybie CrossFireX.   Co ciekawe ta niepozorna małą płyta ma ciekawe funkcje wspomagające podkręcanie, na które łatwo podatne są najnowsze procesory Intela. Dzięki funkcji OC Genie możemy szybko i automatycznie podkręcić procesor. A za pomocą dwóch dodatkowych przycisków Direct OC możemy bez wchodzenia do BIOS-u zmieniać jego taktowanie. Wśród wyposażenia na płycie, poza wspominanymi złączami PCI Express x16 dla kart graficznych dostępne są dwa złącza PCI Express x1 dla kart rozszerzeń.

MSI H57M-ED65 wykazuję się stosunkowo niskim zużyciem energii na tle konkurencyjnych modeli.

MSI H57M-ED65 wykazuję się stosunkowo niskim zużyciem energii na tle konkurencyjnych modeli.

Zadowalająca jest również duża ilość wewnętrznych złączy SATA2 (3 Gb/s), dodatkowo nie zabrakło popularnego złącza eSATA, które jest jedno na tylnym panelu. Poza tym jeżeli ktoś posiada nieśmiertelny napęd DVD ze złączem IDE również będzie mógł go wykorzystać w nowym komputerze. Niewątpliwa zaletą konstrukcji  jest duża ilość złączy USB 2.0, które jest najbardziej popularnym obecnie złączem dla urządzeń peryferyjnych. Łącznie aż czternaście urządzeń możemy podłączyć do gniazd oraz pinów na płycie. Płyta ma także kontroler FireWire oraz dwa złącza tego typu. Małe rozmiary nie przeszkodziły konstruktorom „upchać” na płycie dodatkowych komponentów w postaci pinów dla modułu szyfrującego – TPM oraz opcjonalnego panelu z wyświetlaczem MSI D-LED3. Oszczędności za to dotknęły wyposażenia dodatkowego, w pudełku z płyta znajdziemy tylko dwa kabelki SATA oraz taśmę IDE.

Karol Kulas

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel H57
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 2 x PCI Express
  • Liczba gniazd pamięci 4
  • Format mikroATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 16384
    • Maks. pojemność modułu pamięci [MB] 4096
  • Złącza
    • Liczba złaczy PCI 0
    • Liczba złączy PCI Express 16x/4x/2x/1x 2/0/0/2
    • Liczba złączy IDE 1
    • Liczba złączy Serial ATA 7
    • Kontroler SATA III 6 Gb/s bd.
  • USB
    • Liczba gniazd USB 3.0 na płycie głównej 0
    • Liczba gniazd USB 2.0 na płycie głównej 4
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 8
    • Dołączone śledzie z gniazdami USB 2.0 brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej tak
    • Liczba "złączy-pinów" FireWire na płycie głównej 1
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • Front panel tak
  • COM1 tak
  • COM2 brak
  • LPT tak
  • Liczba złączy dla wentylatorów 4
  • Wersja BIOS-u American Megatrends Inc. 40200
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 6
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS brak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 1
    • Maksymalna bazowa częstotliwość natywna 100
    • Łączna liczba ustawień częstotliwości Baseclock 600
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
    • liczba ustawień 101
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0,9
      • Maksymalne napięcie procesora [V] 2,1
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.006
      • Maksymalne napięcie pamięci [V] 2.505
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows brak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 33755864
    • Floating point (Max) 234333
    • Memory throughput (Max) 4750000
  • HD Tach (3.0.1.0)
    • Obciążenie procesora [ ] 2.0
    • Średni transfer - odczyt [MB/s] 85.8
  • 3DMark Vantage
    • 3DMark result 10317
    • GPU Score 9083
    • CPU Score 17413
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 3080
  • PCMark Vantage 1.1
    • PCMark 5904
    • Memories 4974
    • TV and Movies 4521
    • Gaming 9305
    • Music 4199
    • Communications 5443
    • Productivity 5636
    • HDD 3452
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 49
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 52
  • Pobór energii
    • Pulpit systemu Windows [W] 110
    • Benchmark 3DMark Vantage [W] 212
    • Uśpienie (STR - Suspend to RAM) [W] 2,5
