Gigabyte GA-770TA-UD3

Gigabyte GA-770TA-UD3 jest płytą bardzo dobrze zaprojektowaną i wykonaną. Żadne z umieszczonych na niej kondensatorów czy złączy SATA nie kolidują nawet z największymi układami chłodzenia montowanymi na procesorze czy tez długimi kartami graficznymi. Niestety, ze względu na obsadzenie na niej

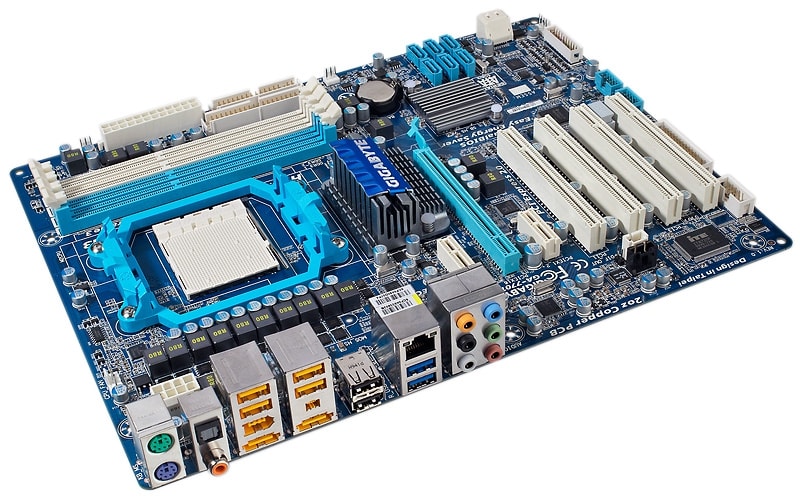

Gigabyte GA-770TA-UD3 to płyta główna formatu ATX przeznaczona dla procesorów AMD z podstawką AM3. Jako jej serce użyty został chipset AMD 770 współpracujący z mostkiem południowym SB710. Płyta obsługuje wszystkie dostępne aktualnie na rynku procesory zapewniając również wsparcie dla przyszłych układów ze współczynnikiem TDP na poziomie 140 W.

Na  GA-770TA-UD3  umieszczone zostały standardowo cztery sloty pamięci DDR3 umożliwiające obsadzenie  maksymalnie 16 GB tych układów pracujących z częstotliwością nawet 1866 MHz.

Prezentowany dziś Gigabyte wyposażony został w cztery złącza PCI, dwa PCI Express x1 dla kart rozszerzeń oraz jedno PCI Express x16 dla karty graficznej.  Zintegrowany z chipsetem kontroler obsługuje sześć wewnętrznych złączy dla napędów SATA2 oraz jedno IDE.  Jak przystało na dobrze wyposażoną płytę nie mogło tu również zabraknąć dwóch złączy SATA 6 Gb/s.  Dla urządzeń zewnętrznych dostępne jest aż dziesięć złączy USB 2.0 oraz, dzięki kontrolerowi NEC’a, dwa USB 3.0.

Wyniki w testach płyt są do siebie bardzo zbliżone... stąd niewielka zaledwie przewaga nad MSI

Wyniki w testach płyt są do siebie bardzo zbliżone… stąd niewielka zaledwie przewaga nad MSI

Podłączenie do sieci zewnętrznej jest możliwe dzięki jednemu Gigabitowemu złączu LAN, natomiast za pełnię doznań audio odpowiada zintegrowana ośmiokanałowa karta dźwiękowa ALC888.

W trakcie testów przeprowadzanych w Laboratorium staramy się sposób obiektywny porównywać ze sobą produkty należące do tej samej kategorii. W przypadku płyt głównych nie jest to zadanie łatwe, gdyż różnice w wynikach przez nie osiąganych są wręcz identyczne, bądź niewiele od siebie odbiegają. Prezentowanemu dziś  GA-770TA-UD3 zarówno pod względem chipsetu na którym bazuje, jak również wydajności do testowanego jakiś czas temu MSI 770-C45. Na wykresach umieszczonych w teście umieściliśmy część z dość szerokiego zestawienia wyników, natomiast po pełne ich zestawienie zapraszamy na stronę z rankingami. Tam tez będziecie mogli samodzielnie porównać płyty wedle własnych preferencji.

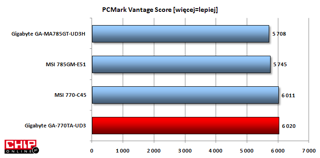

W PCMark Vantage róznica pomiędzy MSI a Gigabyte jest jeszcze mniejsza, natomiast nad oboma 785'tkami dość znaczna...

W PCMark Vantage róznica pomiędzy MSI a Gigabyte jest jeszcze mniejsza, natomiast nad oboma 785’tkami dość znaczna…

GA-770TA-UD3  to budżetowy model skierowany do mniej wymagających użytkowników, którzy przy zakupie szczególną uwagę zwracają na jego opłacalność. O tym, że mamy do czynienia z tanią wersją możemy się przekonać po dołączonym do płyty wyposażeniu dodatkowym, a raczej jego braku. W pudełku oprócz płyty ze sterownikami i instrukcji znajdziemy tylko dwa kable SATA oraz taśmę dla napędów i dysków IDE.

Maksymalny pobór prądu platformy z Gigabyte jest o 11 W większy niż u konkurencyjnego MSI...

Maksymalny pobór prądu platformy z Gigabyte jest o 11 W większy niż u konkurencyjnego MSI…

Jeżeli w Waszych żyłach płynie krew początkującego overclockera, to zapewne ucieszy Was fakt, że na płycie DVD znajdującej się w pudełku Gigabyte umieścił bardzo ciekawe oprogramowanie. Oprócz Easy Tune dzięki któremu możemy zarządzać z poziomu Windows w zasadzie wszystkimi istotnymi opcjami, znalazł się też Xpress Recovery 2 ułatwiający szybki backup danych bądź ich późniejsze przywrócenie oraz @BIOS który wyszuka w Internecie najnowszy BIOS a także go zainstaluje. Dla osób oszczędnych nie mogło natomiast zabraknąć Easy Enegry Saver’a który na bieżąco analizuje obciążenie procesora, zarządzając jego napięciem, taktowaniem oraz ilością aktywnych faz w celu zapewnienia maksymalnej oszczędności. Nie są to wartości bardzo wysokie, natomiast jeżeli przeliczymy to na okres użytkowania GA-770TA-UD3 to używanie tego oprogramowania nabiera sensu.

...natomiast w trakcie spoczynku jest identyczny.

…natomiast w trakcie spoczynku jest identyczny.

Reasumując, Gigabyte GA-770TA-UD3 nie jest płytą niesamowicie wydajną natomiast jej budowa została bardzo dobrze przemyślana, a wykonanie pozostało na wysokim poziomie. Żadne komponenty na niej umieszczone, takie jak kondensatory, radiatory czy tez porty SATA nie kolidują ani z rozbudowanymi radiatorami montowanymi na procesory ani z długimi (np. Radeon HD 5970) kartami graficznymi. Dodatkowymi atutami Gigabyte w stosunku do konkurencji są złącza USB 3.0 występujące dopiero w dużo droższych modelach.

Grzegorz Glonek

  • Oceny
    • Łączna 90
    • Budowa i wyposażenie 83
    • Funkcjonalność i ergonomia 82
    • Wydajność 96
  • Gwarancja [miesiące] 36
  • Chipset AMD 770
  • Elementy zintegrowane dźwięk
  • Złącza karty graficznej 1 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 16384
    • Maks. pojemność modułu pamięci [MB] 4096
  • Złącza
    • Liczba złaczy PCI 4
    • Liczba złączy PCI Express 16x/8x/4x/1x 1/0/0/2
    • Liczba złączy IDE 1
    • Liczba złączy Serial ATA 8
    • Liczba złączy eSATA/Power eSATA 2/0
  • USB
    • Liczba gniazd USB na płycie głównej 6
    • Liczba "złączy-pinów" USB na płycie głównej 4
    • Dołączone śledzie z gniazdami USB brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony Front Panel z gniazdami USB brak
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd FireWire na płycie głównej 2
    • Liczba "złączy-pinów" FireWire na płycie głównej 1
    • Dołączony dodatkowy "śledź" z FireWire brak
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel brak
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector brak
  • Interfejs BLUETOOTH brak
  • Front panel tak
  • COM1 tak
  • COM2 brak
  • LPT tak
  • Liczba złączy dla wentylatorów 5
  • Wersja BIOS-u Award Software International Inc. F3c (03/09/2010)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 8
    • Zmiana ustawień BIOS-u z poziomu Windows tak
  • Bezpieczeństwo
    • Dual BIOS tak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie FSB w Setupie tak
    • Minimalna bazowa częstotliwość natywna [MHz] 1
    • Maksymalna bazowa częstotliwość natywna [MHz] 200
    • Łączna liczba ustawień FSB 500
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 1600
    • Łączna liczba różnych częstotliwości taktowania 4
  • HT - HyperTransport
    • Możliwość ustawienia częstotliwości HT tak
      • liczba ustawień 13
    • Możliwość ustawienia częstotliwości PCI-Express niezależnie tak
      • liczba ustawień 51
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0.75
      • Maksymalne napięcie procesora [V] 1.95
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.5
      • Maksymalne napięcie pamięci [V] 2.4
    • Ustawienie napięcia HT brak
    • Ustawienie napięcia mostka północnego tak
    • Ustawienie napięcia mostka południowego brak
    • Automatyczny overclocking z poziomu BIOS-u brak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie HT z poziomu Windows brak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows brak
    • Ustawienie napięć QPI z poziomu Windows brak
    • Ustawienie napięć mostka północnego z poziomu Windows brak
    • Ustawienie napieć mostka południowego z poziomu Windows brak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury tak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32
    • Integer (Max) 24393472
    • Floating point (Max) 110196
    • Memory throughput (Max) 6405720
  • HD Tach 3.0.1.0 (SATA)
    • Obciążenie procesora [ ] 0.26
    • Średni transfer - odczyt [MB/s] 85.8
  • 3DMark Vantage
    • 3DMark result 9625
    • GPU Score 9190
    • CPU Score 11221
  • Kompresja WinRAR (3.80)
    • WinRar Benchmark [KB/s] 2095
  • PCMark Vantage 1.1
    • PCMark 6020
    • Memories 4815
    • TV and Movies 4515
    • Gaming 6130
    • Music 5129
    • Communications 5591
    • Productivity 5257
    • HDD 3316
  • Czas bootowania płyty - po wyłączeniu soft-off [s] 43
  • Czas bootowania płyty - po wyłączeniu całkowitym [s] 43
  • Pobór energii
    • Pulpit systemu Windows [W] 148
    • Benchmark 3DMark Vantage [W] 263
    • Uśpienie (STR - Suspend to RAM) [W] 3.1
