MSI Z68A-GD80 B3

Z68A-GD80 to płyta główna dla każdego. Gracze wykorzystają możliwość obsadzenia trzech kart graficznych oraz połączenia ich w 3-way SLI bądź CrossFireX. Osoby podkręcające mają do dyspozycji 12-fazowe zasilanie połączone z graficznym BIOSem (uEFI) oferującym możliwość pracy w polskiej wersji

Nasz ranking płyt głównych wyposażonych w złącze LGA1155 jest stosunkowo młody stąd też staramy się go rozbudować jak najszybciej. Tym razem nasz opis dotyczył będzie płyty głównej przeznaczonej dla nowych procesorów Sany Bridge a wyposażonej w najnowszy z trzech przewidzianych dla niego chipsetów – Intel Z68.

O nowym, trzecim już chipsecie, więcej pisałem w momencie jego premiery. W dużym skrócie można powiedzieć iż łączy on w sobie cechy zarówno P67 (możliwości OC) oraz H67 (wyjście graficzne oraz możliwość podkręcania GPU). Dodatkowo też na nowych płytach głównych spotkamy się z oprogramowaniem Lucid Virtu oraz Intel Smart Response. Tyle w kwestii przypomnienia.

W testowanym przez nas MSI Z68A-GD80 został wykorzystany 12-fazowy system zasilania procesora. Jak przystało na produkt z górnej półki, użyte tu zostały jedynie komponenty najwyższej jakości – cewki SFC (ang. Super Ferrite Choke) oraz kondensatory Hi-C Cap. Charakteryzują się one sprawnością lepszą o 20% (przy średnim obciążeniu) niż te, oferowane przez konkurencyjne rozwiązania. Mają również wyższą stabilność w trakcie podkręcania a także niższą temperaturę pracy.

Na tylnym panelu znajdziemy ilość złączy w pełni wystarczającą normalnemu użytkownikowi. Umieszczone tam zostały cztery porty USB 2.0, dwa nowsze USB 3.0 (kontrolowane poprzez układ NEC’a), jedno FireWire 1394a, jedno eSATA a także widywane dotychczas tylko w konstrukcjach H67 wyjścia wideo – DVI oraz pełnowymiarowe HDMI.

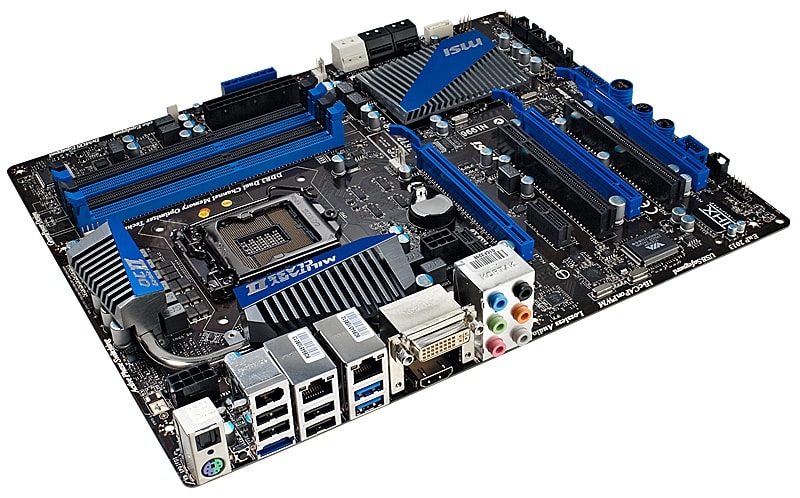

Do chłodzenia Z68A-GD80 wykorzystany został pasywny system chłodzenia. W jego skład wchodzą dwa radiatory (widoczne na powyższym zdjęciu) umieszczone na sekcji zasilania i połączone rurką heat-pipe. Uzupełnieniem chłodzenia płyty jest dużych rozmiarów aluminiowy radiator umieszczony na chipsecie.

Nad najwyżej umieszczonym gniazdem PCI-Express x1 znajduje się sześciopinowe złącze zasilania przeznaczone dla kart graficznych. Jego zadaniem jest dostarczenie dodatkowego napięcia w celu ustabilizowania pracy karty graficznej w momencie jej podkręcania.

Na laminacie MSI umieszczone zostały cztery gniazda pamięci DDR3. W każdym z nich możemy obsadzić moduły o pojemności do 8 GB, co daje maksymalnie 32 GB. Oficjalnie najszybsze obsługiwane zestawy mogą pracować z częstotliwością 2133 MHz.

Obok złącza zasilania widoczne są punkty pomiarowe napięć najważniejszych komponentów umieszczonych na płycie głównej.

Na laminacie oprócz złączy opisanych wyżej znajdziemy trzy złącza będące w stanie obsłużyć karty graficzne w trybach CrossFireX oraz SLI. Dodatkowo są tu również dwa starsze PCI oraz tyle samo PCI-Express x1.

Na dolnej krawędzi laminatu znajdziemy stosowany w droższych produktach MSI zestaw przycisków – Power, Reset a także OC Genie II. O ile działanie dwóch pierwszych jest oczywiste, to możliwości ostatniego na płytach z chipsetami Z68 zostały poszerzone. Po jego wciśnięciu zwiększone zostanie nie tylko taktowanie rdzenia CPU, pamięci DDR3 oraz ich napięcia, ale także podniesiona będzie częstotliwość zintegrowanego z rdzeniem procesora GPU.

Obok przycisków umieszczone zostało podłużne, niebieskie gniazdo z pinami. Dzięki niemu możliwe staje się wyprowadzenie dwóch dodatkowych złączy USB 3.0 na przedni panel obudowy peceta.

Pod względem wydajności płyta dorównuje droższej konkurencji zajmując w chwili obecnej wysokie trzecie miejsce w naszym zestawieniu.

MSI Z68A-GD80 to płyta główna zbyt droga, aby powiedzieć iż jest to produkt dla Kowalskiego, natomiast na tyle tania, aby zainteresować nią bardziej wymagających użytkowników. Dzięki sporym udogodnieniom dla overclockerów (OC Genie II, EFI BIOS) oraz graczy (SLI/CrossFire) sprawdzi się wręcz idealnie w ich komputerach.

Grzegorz Glonek

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel Z68
  • Obsługia grafiki w procesorze tak
  • Złącza karty graficznej 3 x PCI Express
  • Liczba gniazd pamięci 4
  • Format ATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 32
    • Maks. pojemność modułu pamięci [GB] 8
  • Złącza
    • Liczba złaczy PCI 2
    • Liczba złączy PCI Express 16x/8x/4x/1x 3/0/0/2
    • Liczba złączy IDE 0
    • Liczba złączy SATA II 3 Gb/s 4
    • Liczba złączy SATA 6 Gb/s 4
  • USB
    • Liczba gniazd USB 2.0 na płycie głównej 4
    • Liczba gniazd USB 3.0 na płycie głównej 2
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 6
    • Liczba "złączy-pinów" USB 3.0 na płycie głównej 2
    • Dołączone śledzie z gniazdami USB tak
      • Liczba gniazd na dodatkowych "śledziach" 2
    • Dołączony Front Panel z gniazdami USB nie
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd Firewire 400 na płycie głównej 1
    • Liczba gniazd Firewire 800 na płycie głównej 0
    • Liczba gniazd Firewire 3200 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 400 na płycie głównej 1
    • Liczba "złączy-pinów" FireWire 800 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 3200 na płycie głównej 0
    • Dołączony dodatkowy "śledź" 0
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel 0
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa 1000 Mb/s
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Wyjście D-Sub nie
  • Wyjście DVI tak
  • Wyjście HDMI tak
  • Wyjście DisplayPort nie
  • Liczba złączy dla wentylatorów 5
  • Wersja BIOS-u American Megatrends Inc. V17.1B1 (04/28/2011)
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 6
    • Zmiana ustawień BIOS-u z poziomu Windows tak
    • Rodzaj BIOS-u EFI
  • Bezpieczeństwo
    • Dual BIOS tak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) tak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 1
    • Maksymalna bazowa częstotliwość natywna 38
    • Łączna liczba ustawień częstotliwości Baseclock 3200
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 2133
    • Łączna liczba różnych częstotliwości taktowania 6
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie brak
    • liczba ustawień -
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0,8
      • Maksymalne napięcie procesora [V] 1,8
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.108
      • Maksymalne napięcie pamięci [V] 2.464
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 44581444
    • Floating point (Max) 327291
  • 3DMark Vantage (1.0.1)
    • 3DMark Score 11799
    • GPU Score 10088
    • CPU Score 24023
  • Kompresja WinRAR (4.00) x64
    • WinRar Benchmark [KB/s] 4230
  • PCMark Vantage 1.0.2
    • PCMark 10319
    • Memories 7605
    • TV and Movies 6467
    • Gaming 10076
    • Music 8848
    • Communications 12079
    • Productivity 7876
    • HDD 5482
  • PassMark PerformanceTest 7
    • PassMark Rating 2234.5
    • CPU Mark 7580.1
    • 2D Graphics Mark 522.2
    • 3D Graphics Mark 2097.8
    • Memory Mark 1319.3
    • Disk Mark 838.2
  • Czas bootowania płyty
    • Czas bootowania płyty - po wyłączeniu soft-off [s] 32
    • Czas bootowania płyty - po wyłączeniu całkowitym [s] 34
  • Pobór energii
    • Pulpit systemu Windows 116
    • Benchmark 3DMark Vantage 222
    • Uśpienie (STR - Suspend to RAM) 2.2
