MSI X79A-GD65 (8D) – wszechstronny MSI

Płyta główna, na której laminacie znajdziemy 14-fazową sekcję zasilania, a także pięć złączy PCI-Express 3.0 (3 x16; 2 x8), cztery SATA 6 Gb/s obsługiwane przez chipset oraz dodatkowy kontroler ASMedia ASM1061. Niestety płycie brak wyjść eSATA które znajdziemy dopiero na dołączonym śledziu. Dużym

Do naszych rankingów dołączył ostatnio nowy – skupiający płyty LGA2011. Jest to w chwili obecnej najbardziej wszechstronna platforma Intela przeznaczona do budowy wyjątkowo wydajnych maszyn zarówno do grania jak i do pracy. Więcej miejsca wprowadzanym wraz z procesorami Sandy Bridge-E układom sterującym poświęciliśmy w tym artykule.

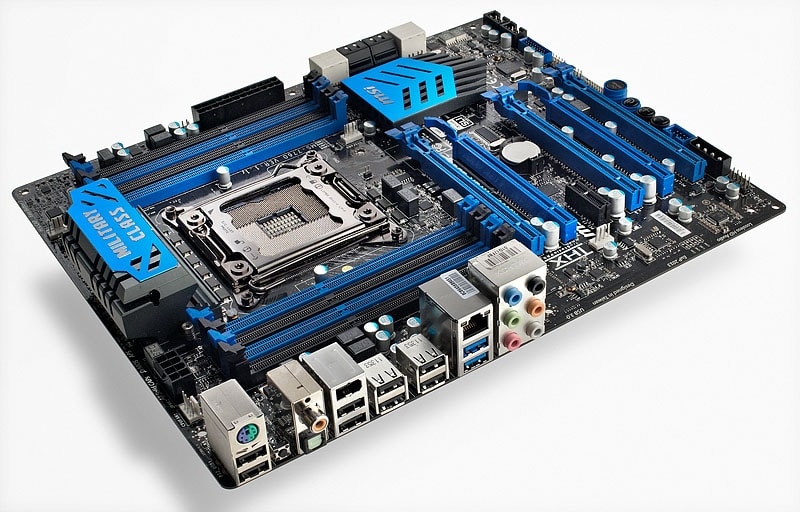

Prezentowany MSI X79A-GD65 (8D) to jedna z bardziej rozbudowanych platform dostępnych obecnie w ofercie tego producenta. Na jej laminacie umieszczone zostało osiem gniazd pamięci DDR3. W każdym z nich możemy obsadzić moduły o pojemności do 16 GB, co daje maksymalnie 128 GB pamięci RAM. Oficjalnie najszybsze obsługiwane zestawy mogą pracować z częstotliwością 1600 MHz, natomiast płyta wspiera również układy o wyższych taktowaniach do 2400 MHz włącznie. Za stabilną pracę podkręconego procesora oraz pamięci odpowiada 14-fazowa (10 Vcore + 2 kontroler pamięci + 2 CPU VTT) sekcja zasilania współpracująca z technologią APS (ang. Active Phase Switching). Aby uprzyjemnić zmagania z podkręcaniem procesorów na płycie X79A-GD65 (8D) umieszczono przyciski OC Genie służący do automatycznego podkręcania, Direct OC (podnoszenie/opuszczanie Base clock ), Power, reset oraz Clear CMOS. Jest tu także wyświetlacz kodów POST oraz przełącznik między jednym z dwóch BIOS-ów płyty. Warto wspomnieć również o umieszczeniu na laminacie punktów pomiarowych napięć najważniejszych komponentów a także o złączu do obejścia zabezpieczenia termicznego w czasie chłodzenia LN2. Są tu także piny dla modułów Voice Genie oraz MultiConnect.

Pod względem średniej wydajności karty LAN płyta MSI plasuje się na ostatnim miejscu z transferami średnimi na poziomie 46,6 MB/s.

Pod względem średniej wydajności karty LAN płyta MSI plasuje się na ostatnim miejscu z transferami średnimi na poziomie 46,6 MB/s.

Do chłodzenia X79A-GD65 (8D) wykorzystany został w pełni pasywny system. W jego skład wchodzą dwa radiatory (widoczne na powyższym zdjęciu) umieszczone na sekcji zasilania oraz chipsecie. Nie zostały one połączone ze sobą rurką heat-pipe jak to ma miejsce w niektórych rozwiązaniach konkurencji.

Na laminacie znajdziemy pięć złączy (3 x16, 2 x8) będące w stanie obsłużyć karty graficzne w trybach CrossFireX oraz SLI. Trzy pierwsze są zgodne z najnowszym standardem PCI Express 3.0 natomiast dwa x8 ze starszym – PCI-E 2.0. W przypadku wykorzystywania trzech kart producent zaleca podłączenie dodatkowego kabla zasilającego do złącza molex w celu uzyskania stabilnego zasilania. Dodatkowo jest tu również przeznaczony dla kart rozszerzeń slot PCI-E.

Osoby posiadające w swojej kolekcji więcej niż dwa nowe dyski SATA 6 Gb/s również nie będą zawiedzione. Oprócz obsługiwanych standardowo przez chipset Intel X79 dwóch złączy SATA nowej generacji oraz czterech starszej, na laminacie X79A-GD65 (8D) miejsce znalazł kontroler ASMedia ASM1061, dzięki któremu otrzymujemy dwa dodatkowe złącza SATA 6 Gb/s. Na płycie niestety zabrakło wyjść eSATA które producent oferuje jedynie w postaci dodatkowego śledzia. Wadą tego rozwiązania jest konieczność przeciągnięcia kabli SATA przez całą obudowę oraz podłączenie ich do płyty czym blokujemy sobie dwa złącza.

Wśród pozostałych kontrolerów warto wspomnieć o układzie sieciowym – Intel 82579V, a także kontrolerze Firewire 1394a.

PCMark 7 najwyżej ocenił wydajność platformy zbudowanej na bazie płyty Intel DX79SI.

PCMark 7 najwyżej ocenił wydajność platformy zbudowanej na bazie płyty Intel DX79SI.

Na tylnym panelu znajdziemy ilość złączy w pełni wystarczającą normalnemu użytkownikowi. Umieszczone tam zostało aż osiem portów USB 2.0 i zaledwie dwa nowsze USB 3.0 Bogaty jest wachlarz wyjść audio. Oprócz standardowych analogowych, jest tu również optyczne cyfrowe oraz cyfrowe elektryczne. Dodatkowo na tylnym panelu płyty znalazło się jedno złącze Firewire.

W opakowaniu oprócz wspomnianego wyżej śledzia z dwoma złączami eSATA, umieszczone zostały także kable SATA (6 sztuk), śledź z dwoma złączami USB 3.0, dwie przejściówki zasilania molex -> SATA Power, mostek SLI oraz płyta ze sterownikami.

Wysoko wydajność platformy MSI ocenił PassMark.

Wysoko wydajność platformy MSI ocenił PassMark.

Podobnie jak i przypadku pozostałych płyt tego producenta produkty z chipsetami X79 wykorzystują graficzny BIOS UEFI. Co ciekawe wśród oprogramowania dołączonego na płycie znajdziemy aplikację Click BIOS II umożliwiającą pełną kontrolę nad płytą z poziomu systemu Windows. Jak przystało na nowoczesny produkt Click BIOS II przystosowany został do obsługi za pomocą myszki, bądź ekranu dotykowego. Zarówno praca w UEFI jak również w aplikacji jest bardzo przyjemna, a najważniejsze dla overclockerów opcje pogrupowane są bardzo intuicyjnie.

Dawno niewidzianą, a wyjątkowo przydatną aplikacją, jest MSI Winki 3. Oferuje nam ona możliwość korzystania z najpopularniejszych funkcji, takich jak: surfowanie po Internecie, dostęp do poczty i komunikatora, przeglądanie zdjęć czy nawet pracy w arkuszach kalkulacyjnych oraz edytorach tekstu.

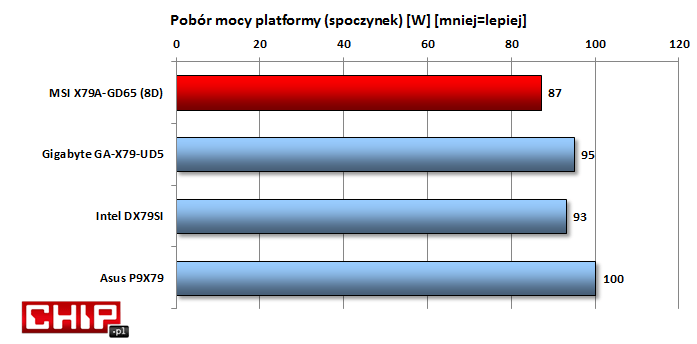

Pobór mocy w czasie spoczynku zdecydowanie najlepiej wypadł na konstrukcji MSI wyposażonej w bardzo dobrze działającą tecnologię APS.

Pobór mocy w czasie spoczynku zdecydowanie najlepiej wypadł na konstrukcji MSI wyposażonej w bardzo dobrze działającą tecnologię APS.

Pod względem wydajności płyta wraz z zainstalowanymi na niej komponentami oferuje dość przeciętne wyniki. Są one średnio o 4% gorsze od najwydajniejszej obecnie w naszym zestawieniu konstrukcji Intel DX79SI.

MSI X79A-GD65 (8D) dzięki swojej rozbudowanej konstrukcji oraz funkcjonalnemu UEFI zajmuje w naszym rankingu pierwsze miejsce. Jednak nie to jest najważniejsze… Przy stosunkowo niskiej cenie, jak na produkt z górnej półki, jest to to jednocześnie najbardziej opłacalny zakup wśród znajdujących się obecnie w rankingu płyt LGA2011!

Grzegorz Glonek

MSI X79A-GD65 (8D)

PLUSY:

14-fazowa sekcja zasilania
Podwójny UEFI BIOS
Złącza PCI-Express w standardzie 3.0
Wszystkie możliwe wyjścia audio
Liczne udogodnienia dla overclockerów
Przystępna cena

MINUSY:
Brak natywnych złączy eSATA
Tylko jedno złącze dla kart rozszerzeń

  • Oceny
  • Gwarancja [miesiące] 36
  • Chipset Intel X79
  • Liczba gniazd pamięci 8
  • Format ATX
  • Typ obsługiwanych pamięci DDR3
  • Obsługa pamięci
    • Maks. RAM [MB] 128
    • Maks. pojemność modułu pamięci [GB] 16
  • Złącza
    • Liczba złaczy PCI 0
    • Liczba złączy PCI Express 2.0 8x/4x/2x/1x 2/0/0/1
    • Liczba złączy PCI Express 3.0 16x/8x 3/0
    • Liczba złączy IDE 0
    • Liczba złączy SATA II 3 Gb/s 4
    • Liczba złączy SATA 6 Gb/s 4
  • USB
    • Liczba gniazd USB 2.0 na płycie głównej 8
    • Liczba gniazd USB 3.0 na płycie głównej 2
    • Liczba "złączy-pinów" USB 2.0 na płycie głównej 4
    • Liczba "złączy-pinów" USB 3.0 na płycie głównej 2
    • Dołączone śledzie z gniazdami USB tak
      • Liczba gniazd na dodatkowych "śledziach" 2
    • Dołączony Front Panel z gniazdami USB nie
      • Liczba gniazd USB na Front Panelu -
  • FireWire
    • Liczba gniazd Firewire 400 na płycie głównej 1
    • Liczba gniazd Firewire 800 na płycie głównej 0
    • Liczba gniazd Firewire 3200 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 400 na płycie głównej 1
    • Liczba "złączy-pinów" FireWire 800 na płycie głównej 0
    • Liczba "złączy-pinów" FireWire 3200 na płycie głównej 0
    • Dołączony dodatkowy "śledź" 0
      • Liczba gniazd na dodatkowych "śledziach" -
    • Dołączony dodatkowy Front Panel 0
      • Liczba gniazd na Front Panelu -
  • Pierwsza karta sieciowa 1000 Mb/s
  • Druga karta sieciowa -
  • Chassis intruder detector tak
  • Interfejs BLUETOOTH brak
  • COM1 brak
  • COM2 brak
  • LPT brak
  • Wyjście D-Sub nie
  • Wyjście DVI nie
  • Wyjście HDMI nie
  • Wyjście DisplayPort nie
  • Liczba złączy dla wentylatorów 5
  • Wersja BIOS-u V1.8B4 (07/06/2012) 2
    • Konfiguracja pamięci z SPD tak
    • Możliwość ręcznego konfigurowania pamięci tak
    • Bootowanie z pamięci/dysku/napędu na USB tak
    • Profile użytkownika 6
    • Zmiana ustawień BIOS-u z poziomu Windows tak
    • Rodzaj BIOS-u EFI
  • Bezpieczeństwo
    • Dual BIOS tak
    • Recovery boot (odtworzenie zawartośći BIOS-u z dyskietki) brak
  • FSB
    • Ustawienie częstotliwości Baseclock w Setupie tak
    • Minimalna bazowa częstotliwość natywna 90
    • Maksymalna bazowa częstotliwość natywna 200
    • Łączna liczba ustawień częstotliwości Baseclock 110
  • Pamięci (spisać z BIOS-u)
    • Ustawienie taktowania RAM-u niezależnie od FSB tak
    • Mininimalna częstotliwość natywna taktowania pamięci [MHz] 800
    • Maksymalna częstotliwość natywna taktowania pamięci [MHz] 2400
    • Łączna liczba różnych częstotliwości taktowania 7
  • Możliwość ustawienia częstotliwości PCI-Express niezależnie brak
    • liczba ustawień -
  • Napięcia (z BIOS-u)
    • Ustawienie napięcia procesora w BIOS-ie tak
      • Mininimalne napięcie procesora [V] 0,805
      • Maksymalne napięcie procesora [V] 1,8
    • Ustawienie napięcia pamięci w BIOS-ie tak
      • Minimalne napięcie pamięci [V] 1.515
      • Maksymalne napięcie pamięci [V] 2.445
    • Ustawienie napięcia mostka północnego tak
  • Oprogramowanie do overclockingu
    • Automatyczny overclocking z poziomu Windows tak
    • Ustawienie mnożnika z poziomu Windows tak
    • Ustawienie magistrali systemowej z poziomu Windows tak
    • Ustawienie parametrów pamięci z poziomu Windows tak
    • Ustawienie napiecia procesora z poziomu Windows tak
    • Ustawienie napiecia pamięci z poziomu Windows tak
    • Ustawienie napięć mostka północnego z poziomu Windows tak
    • Monitorowanie napięć z poziomu Windows tak
  • BIOS
    • Alarm po przekroczeniu określonej temperatury brak
    • Automatyczne wyłączanie komputera po przekroczeniu określonej temperatury brak
    • Monitorowanie prędkości obrotowej wentylatorów tak
    • Monitorowanie temperatury CPU tak
    • Monitorowanie temperatury systemu (otoczenia/płyty głównej) tak
  • CHIP Benchmark32 (wersja 2004.6.2.5) - 5 iteracji
    • Integer (Max) 53233660
    • Floating point (Max) 342403
  • 3DMark11 (1.0.2.0) - Performance
    • 3DMark Score 5845
    • Graphics Score 5353
    • Combined Score 5802
      • GT1 23.82
      • GT2 24.79
      • GT3 33.86
      • GT4 16.67
      • PT 34.69
      • CT 26.99
  • PCMark 7 (1.0.4)
    • PCMark Score 3236
    • Lightweight Score 2131
    • Productivity Score 1953
    • Entertainment Score 3820
    • Creativity Score 3803
    • Computation Score 5399
    • System Storage Score 1722
  • Kompresja WinRAR (4.11) x64
    • WinRar Benchmark [KB/s] 4230
  • PassMark PerformanceTest 7
    • PassMark Rating 2319.1
    • CPU Mark 11973.0
    • 2D Graphics Mark 503.9
    • 3D Graphics Mark 4359.0
    • Memory Mark 1211.4
    • Disk Mark 841.6
  • Pomiar wydajności interfejsu sieciowego - Interfejs 1
    • Download
      • Pomiar 1 [MB/s] 46.19
      • Pomiar 2 [MB/s] 47.53
      • Pomiar 3 [MB/s] 46.16
      • Średnia downloadu [MB/s] 46.63
    • Upload
      • Pomiar 1 [MB/s] 44.05
      • Pomiar 2 [MB/s] 42.4
      • Pomiar 3 [MB/s] 44.17
      • Średnia uploadu [MB/s] 43.54
  • Pomiar wydajności interfejsu sieciowego - Interfejs 2
    • Download
      • Pomiar 1 [MB/s] -
      • Pomiar 2 [MB/s] -
      • Pomiar 3 [MB/s] -
      • Średnia downloadu [MB/s] -
    • Upload
      • Pomiar 1 [MB/s] -
      • Pomiar 2 [MB/s] -
      • Pomiar 3 [MB/s] -
      • Średnia uploadu [MB/s] -
  • Czas bootowania płyty
    • Czas bootowania płyty - po wyłączeniu soft-off [s] 42
      • ... ustawienia BIOS-u (PL) Settings - Boot - Full Screen Logo Display - Disabled
      • ... ustawienia BIOS-u (EN) Settings - Boot - Full Screen Logo Display - Disabled
    • Czas bootowania płyty - po wyłączeniu całkowitym [s] 43
      • ... ustawienia BIOS-u (PL) Settings - Boot - Full Screen Logo Display - Disabled
      • ... ustawienia BIOS-u (EN) Settings - Boot - Full Screen Logo Display - Disabled
  • Pobór energii
    • Pulpit systemu Windows 87
    • Benchmark 3DMark Vantage 346
    • Uśpienie (STR - Suspend to RAM) 3.4
