Biren BR100 to przykład General Purpose GPU, czyli “procesora graficznego do użytku generalnego”, a więc nie tyle grania w gierki, ile konkretnych wymagających obliczeń (głównie SI)

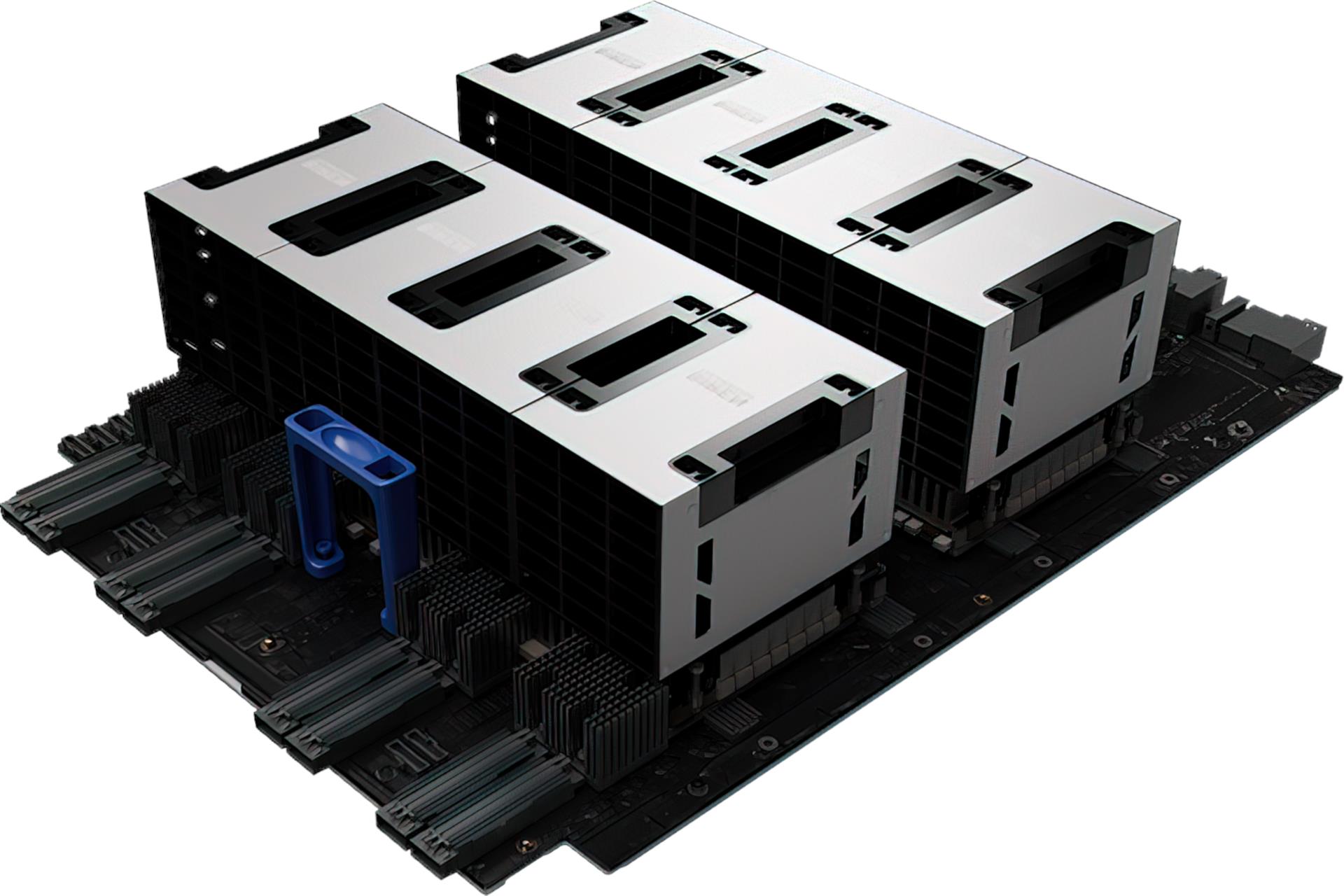

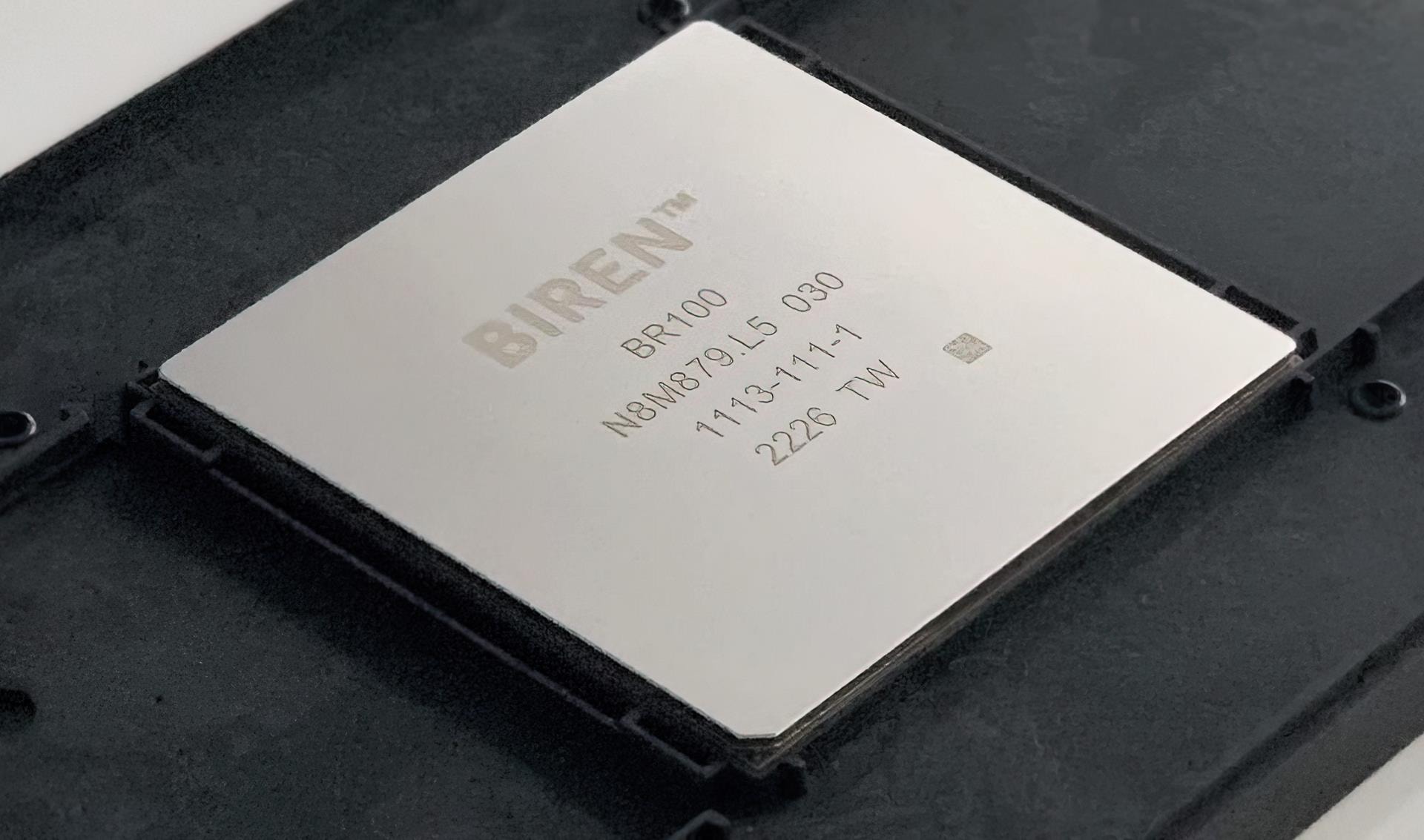

Biren BR100 to flagowy procesor graficzny ogólnego przeznaczenia, który zaoferuje większą wydajność niż procesory graficzne NVIDIA A100… a przynajmniej w dokonywaniu obliczeń w zakresie sztucznej inteligencji. Za jego wyprodukowanie odpowiadają fabryki TSMC, które w procesie wykorzystały zarówno 7-nm proces technologiczny, jak i technologię pakowania 2.5D CoWoS.
Czytaj też: Test Krux ATAX 65% Pro RGB Wireless i przełączników Gateron Pro Yellow
To GPGPU ma aż 77 miliardów tranzystorów, wykorzystuje 300 MB pamięci podręcznej i 64 GB pamięci HBM2e o maksymalnej przepustowości 2,3 Gb/s. Obsługuje jednocześnie interfejs PCIe 5.0 i CXL, a jego fizyczny rozmiar wynosi aż 1074 mm2. Same połączenia między matrycami zostały zrealizowane za pośrednictwem 896 GB/s interfejsów, a przejście z układu monolitycznego na wielomatrycowy doprowadziło do zwiększenia wydajności o 30% i produkcyjnego uzysku o 20%.
Czytaj też: Szukasz nowego smartwatcha? Zerknij na Huawei Watch GT 2 Pro w promocyjnej cenie

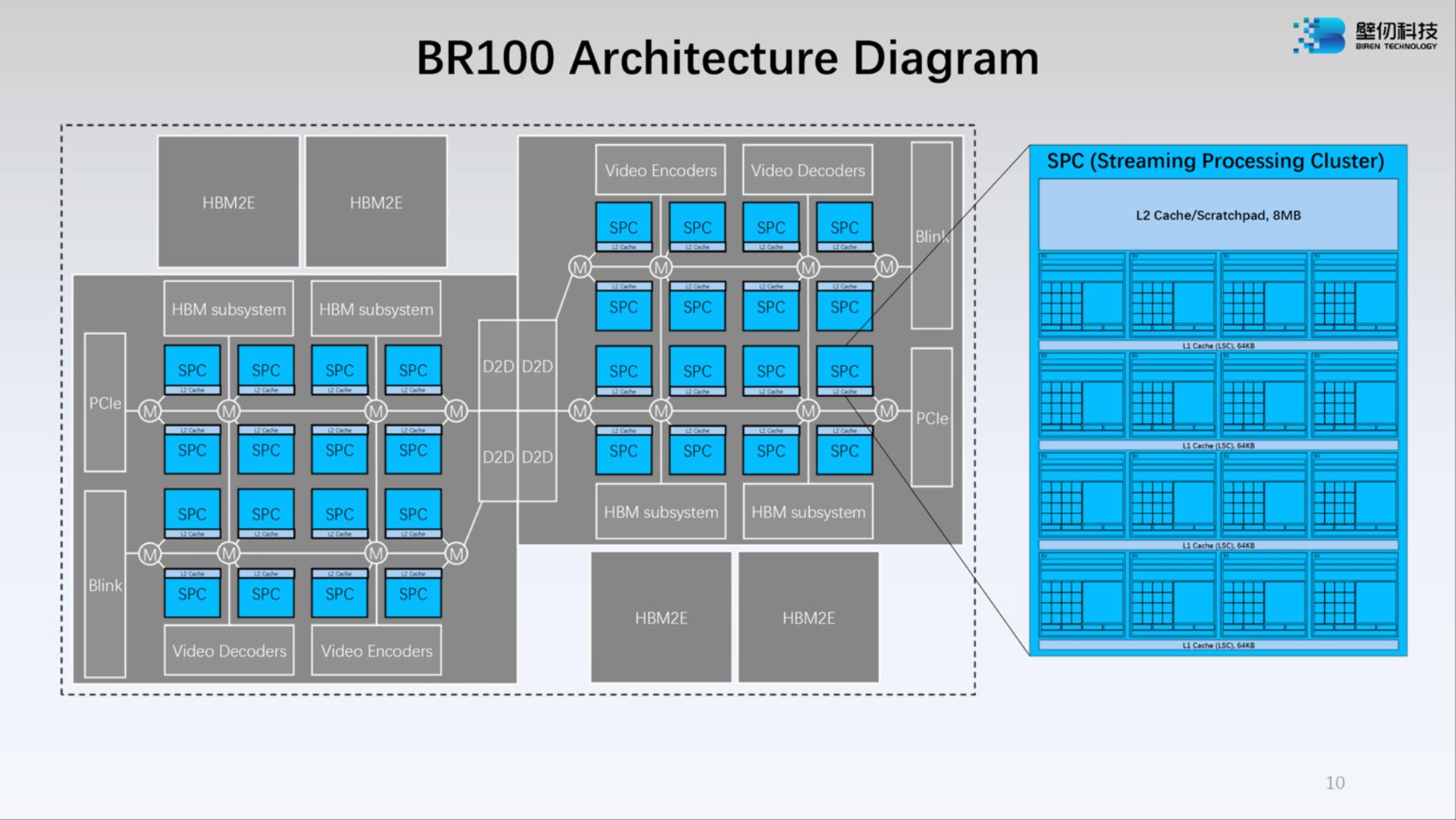

Właśnie tak – Biren BR100 to przykład procesora typu MCM. Składa się z czterech stosów pamięci i dwóch matryc, które posiadają 16 Streaming Processing Clusters, obejmujących po 16 EU (Execution Units). Te jednostki wykonawcze obejmują 16 rdzeni przetwarzania strumieniowego (V-Core) i jeden silnik Tensor Engine (T-Core). V-Core jest procesorem SIMT ogólnego przeznaczenia, który posiada 16 rdzeni obsługujących operacje FP32, FP16, INT32 oraz INT16.
Takie połączenie sprawia, że wydajność BR100 wynosi:
- 2048 TOP (INT8)
- 1024 TFLOPs (BF16)
- 512 TFLOPs (TF32+)
- 256 TFLOPs (FP32)
Czytaj też: Apple przedłużyło program serwisowy dla modeli iPhone 12 i iPhone 12 Pro

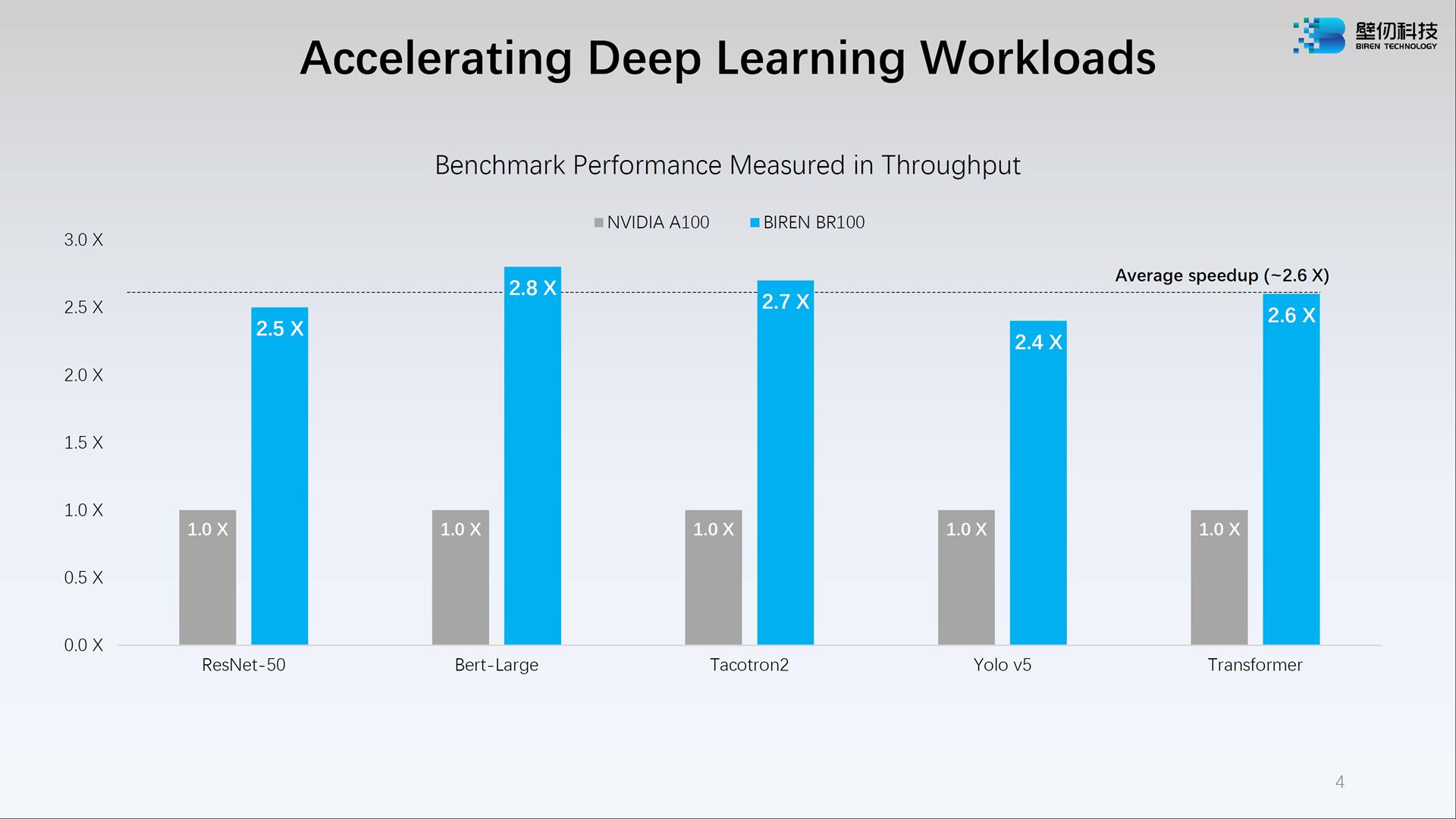

To imponujące, więc nic dziwnego, że został porównany do obecnie najwydajniejszego akceleratora NVIDIA Ampere A100, który (na papierze) jest znacznie wolniejszy w różnych zadaniach HPC.
