Światłowody zamiast przewodów elektrycznych
Obecne rozwiązania co do łączenia poszczególnych układów sprowadzają się do fizycznego połączenia matryc z wykorzystaniem przewodów elektrycznych przenoszących elektrony. Wiąże się to ze zwiększonym zużyciem energii, a tym samym temperaturą, więc zastąpienie tych szalenie wydajnych połączeń nawet odpowiednikami “1:1” w postaci światłowodów od razu ulepszyłoby je w jednych z najważniejszych parametrów układów. Tutaj właśnie wchodzi technologia Passage startupu Lightmatter.
Czytaj też: Sony Xperia 10 IV do zgarnięcia w świetnej promocji. Ten kompaktowy smartfon ma wiele do zaoferowania
Passage ma na celu wprowadzenie “potęgi światła” do ery chipletów, umożliwiając połączenie różnych chipów poprzez nanofotoniczne przewodniki falowe. Te wykorzystują fotony, a nie elektrony do przenoszenia informacji, zapewniając tym samym niezwykle niską stratę sygnału i znacznie zwiększoną przepustowość. Potencjał tego jest tak duży, że już teraz AMD oraz Intel pracują nad takimi połączeniami.
Czytaj też: 12S Ultra raczej nie będzie miał globalnej premiery, ale co z kolejnymi Xiaomi Ultra?

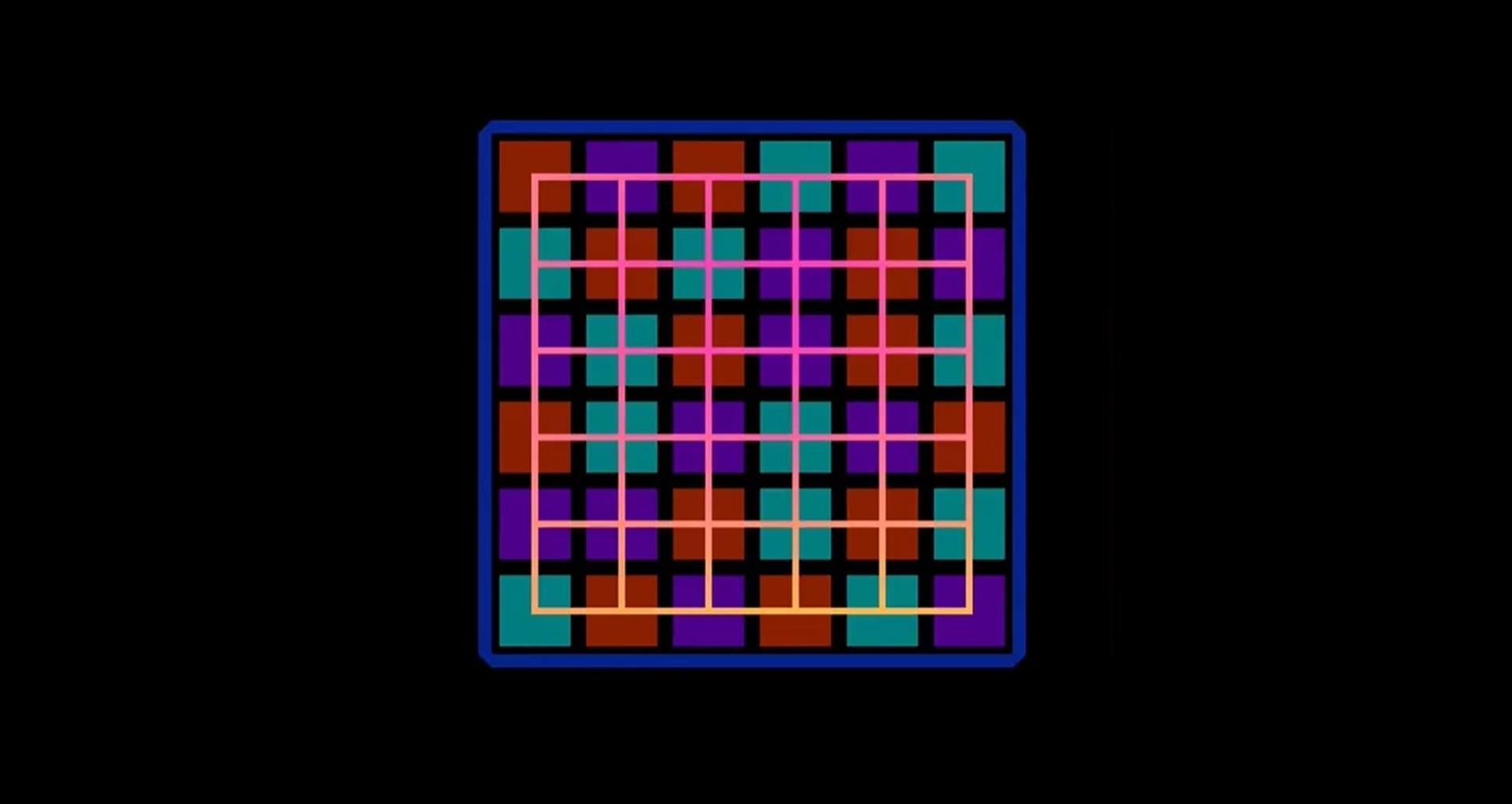

Chiplety są krojone w kostkę z 300-mm wafla Silicon Photonics, który zawiera w swojej strukturze lasery, modulatory optyczne, fotodetektory i tranzystory. Następnie układy scalone, które mają być połączone są układane na wierzchu tej “fotonicznej kanapki”. Dzięki takiej podstawie technologii Passage zastosowane w niej układy nie muszą zajmować się niczym z fotoniki nadawczej, odbiorczej czy przełączania obwodów.
Ponieważ Passage posiada zintegrowane lasery i tranzystory, współopakowane chipy nie muszą zajmować się żadną złożonością elementów fotoniki nadawczej, odbiorczej czy przełączania obwodów. Każda płytka Passage może pomieścić tablicę heterogenicznych chipów. Na przykład, płytka może zawierać dwa różne typy ASIC i może dwa stosy HBM– powiedział Nicholas Harris, założyciel i dyrektor generalny Lightmatter podczas wystąpienia na HotChips.
Czytaj też: Asus ROG Phone 6D Ultimate nadchodzi. Na pokładzie najpotężniejszy układ MediaTek
Firma twierdzi, że jej podejście zapewnia poniżej 2-nanosekundowe opóźnienia między punktem wyjścia i wejścia informacji niezależnie od odległości między punktami. Poza tym połączenia na bazie światła są znacznie mniejsze względem tych elektrycznych, a to wszystko przy zachowaniu aż 96 TB/s przepustowości dla każdej z krzemowych matryc, co znacząco przewyższa połączenie Infinity Fabric firmy AMD o przepustowości 800 Gb/s.
