Nieoczekiwane odkrycie może przyspieszyć miniaturyzację elektroniki
Są takie przełomy, które na pierwszy rzut oka nie wyglądają jak początek technologicznej rewolucji. Nie ma tu ani nowego smartfona, ani akumulatora o cudownych parametrach, ani widowiskowego prototypu, który można sfotografować na targach. Jest za to coś znacznie bardziej podstępnego, bo w grę wchodzi wizja, że oto właśnie dwa światy fizyki, uznawane dotąd za odległe, mogą w praktyce opisywać to samo zjawisko, ale innym alfabetem. To właśnie z takich pozornie abstrakcyjnych odkryć bardzo często rodzą się później rzeczy, które po latach trafiają do elektroniki użytkowej.
Czytaj też: Burza słoneczna wywołała 7500-krotny wzrost promieniowania. Niepokojące wyniki pomiarów
Dlatego wiadomość z University of Illinois Urbana-Champaign nie jest ciekawostką tylko dla ludzi od równań i laboratoriów. W gruncie rzeczy dotyczy ona starego marzenia całej branży, czyli tego, jak upchnąć zaawansowane funkcje radiowe i mikrofalowe w dużo mniejszej skali, bez dokładania kolejnych dużych, niewygodnych elementów. Jeśli bowiem bezprzewodowa elektronika ma dalej się kurczyć, to nie wystarczy tylko poprawiać procesorów i modemów. Trzeba też znaleźć sposób na odchudzenie tych części układów, które nadal nie lubią miniaturyzacji.
Gdzie spotkały się grafen i magnetyzm?
Zespół Bobby’ego Kamana i Axela Hoffmanna pokazał, że odpowiednio zaprojektowane dwuwymiarowe układy magnoniczne mogą podlegać tym samym równaniom, które opisują ruch elektronów w grafenie. Mowa nie o dosłownym “zamienieniu magnesu w grafen”, ale o zbudowaniu takiej struktury magnetycznej, w której fale spinowe zaczynają zachowywać się jak nośniki w tym słynnym materiale węglowym. Naukowcy określają to jako zaskakująco głęboką analogię między dwoma wcześniej rozdzielanymi obszarami fizyki.
Jest to o tyle ważne, bo grafen jest wyjątkowy nie tylko dlatego, że jest cienki jak pojedyncza warstwa atomów. W pobliżu tak zwanych punktów Diraca jego elektrony organizują się w sposób, który fizycy opisują jako fale o cechach “bezmasowych”. Właśnie dlatego grafen od lat fascynuje elektroników i materiałoznawców. Problem w tym, że część najbardziej interesujących efektów w układach dwuwymiarowych, także tych magnetycznych, pojawia się na częstotliwościach rzędu teraherców, a więc w obszarze trudniejszym eksperymentalnie i mniej wygodnym z perspektywy praktycznych urządzeń. Autorzy pracy próbują ten problem obejść, przenosząc podobną fizykę do układu magnonicznego pracującego na bardziej użytecznych skalach.
Co właściwie zbudowali badacze?

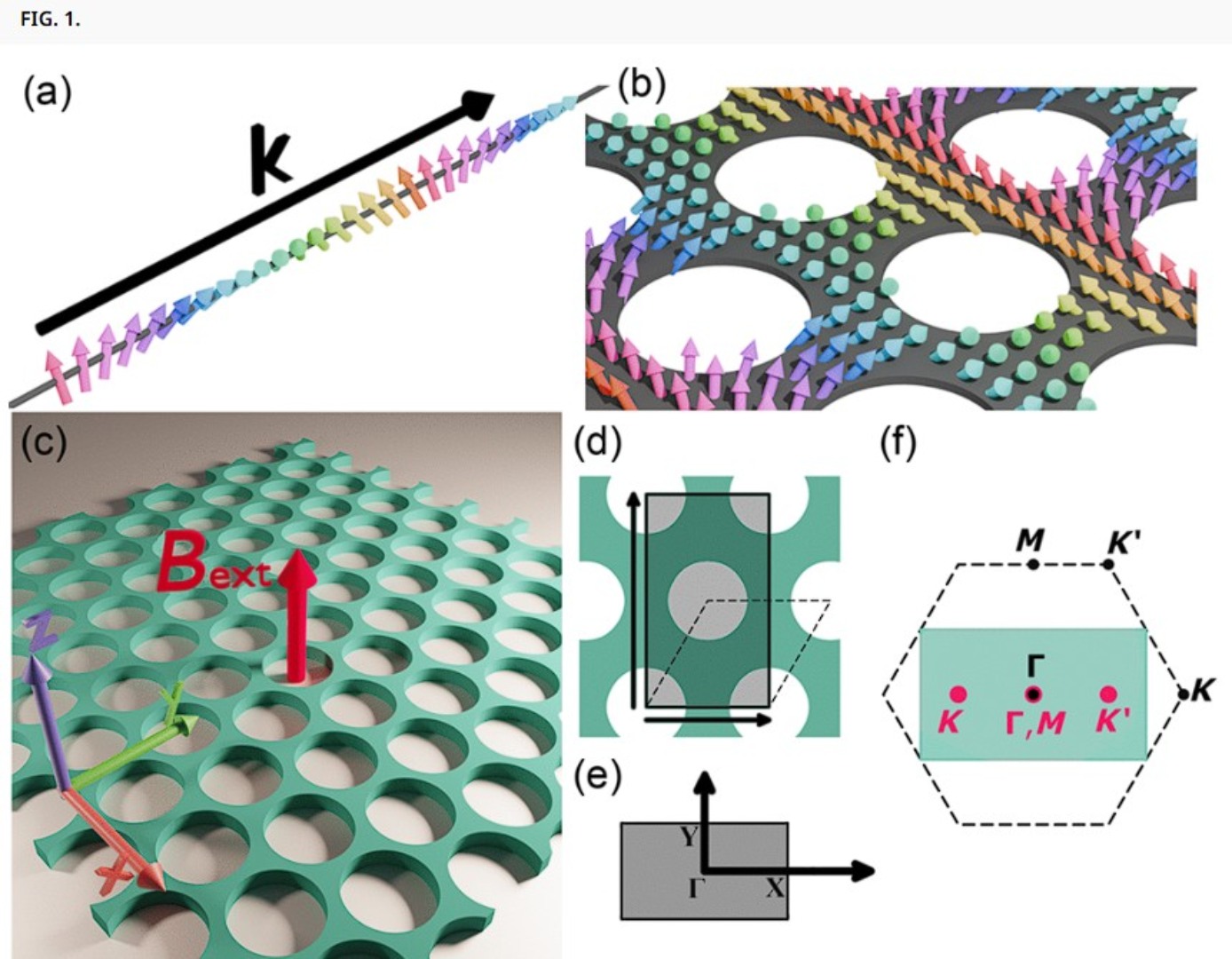

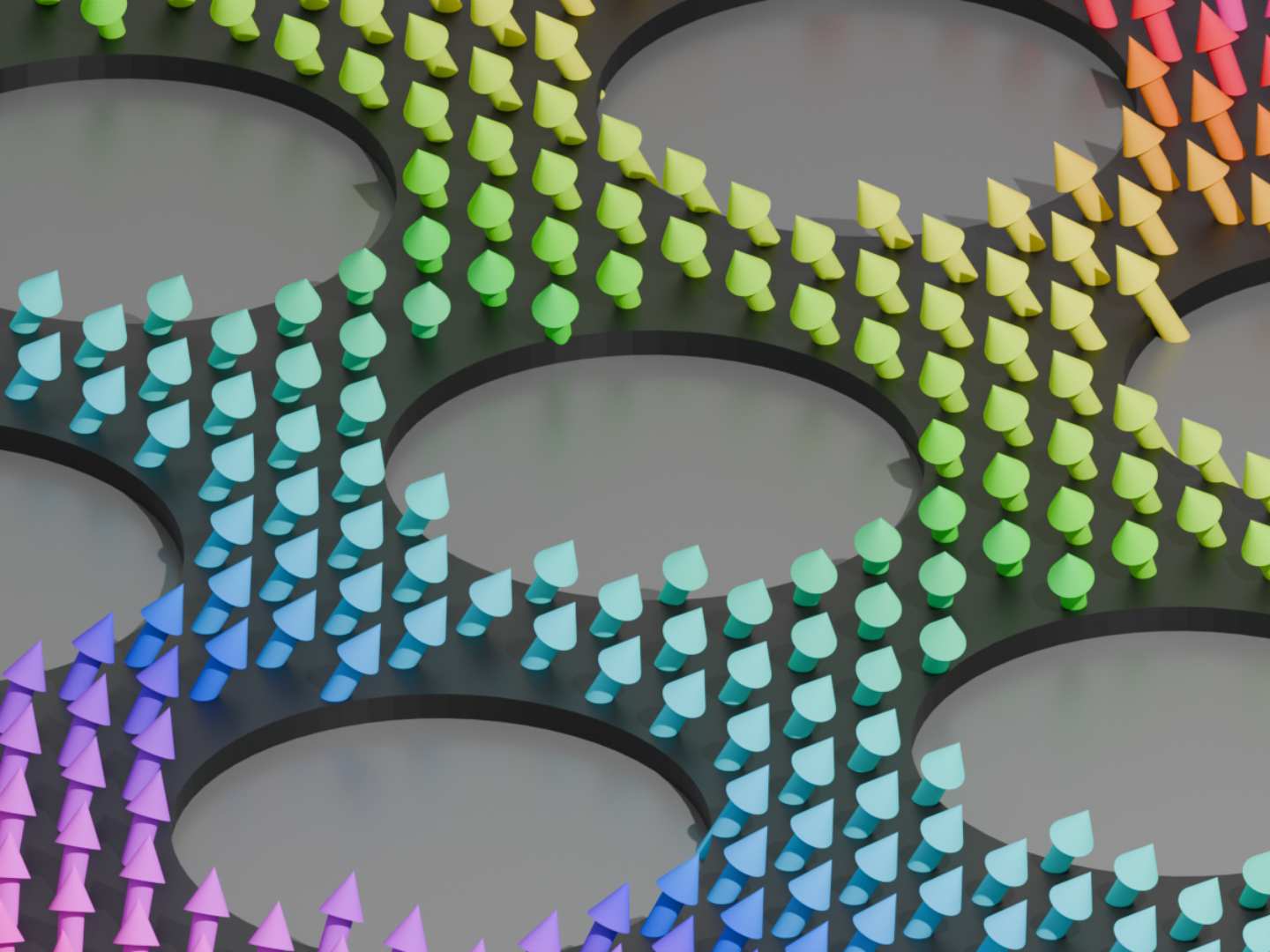

Sednem pracy jest magnoniczny kryształ, czyli cienka warstwa magnetyczna zaprojektowana tak, by kontrolować rozchodzenie się fal spinowych. Badacze analizowali film z materiału YIG, czyli granatu itrowo-żelazowego, który od dawna uchodzi za materiał bardzo atrakcyjny dla magnoniki z racji niskich strat. W tej cienkiej warstwie rozmieszczono otwory w układzie heksagonalnym. Taka geometria nie jest ozdobnikiem. To właśnie ona tworzy warunki, w których spinowe zaburzenia zaczynają odwzorowywać matematykę znaną z grafenu.
Czytaj też: Stworzyli jeden z najtwardszych materiałów na Ziemi. Skąd heksagonalny diament bierze swoje właściwości?

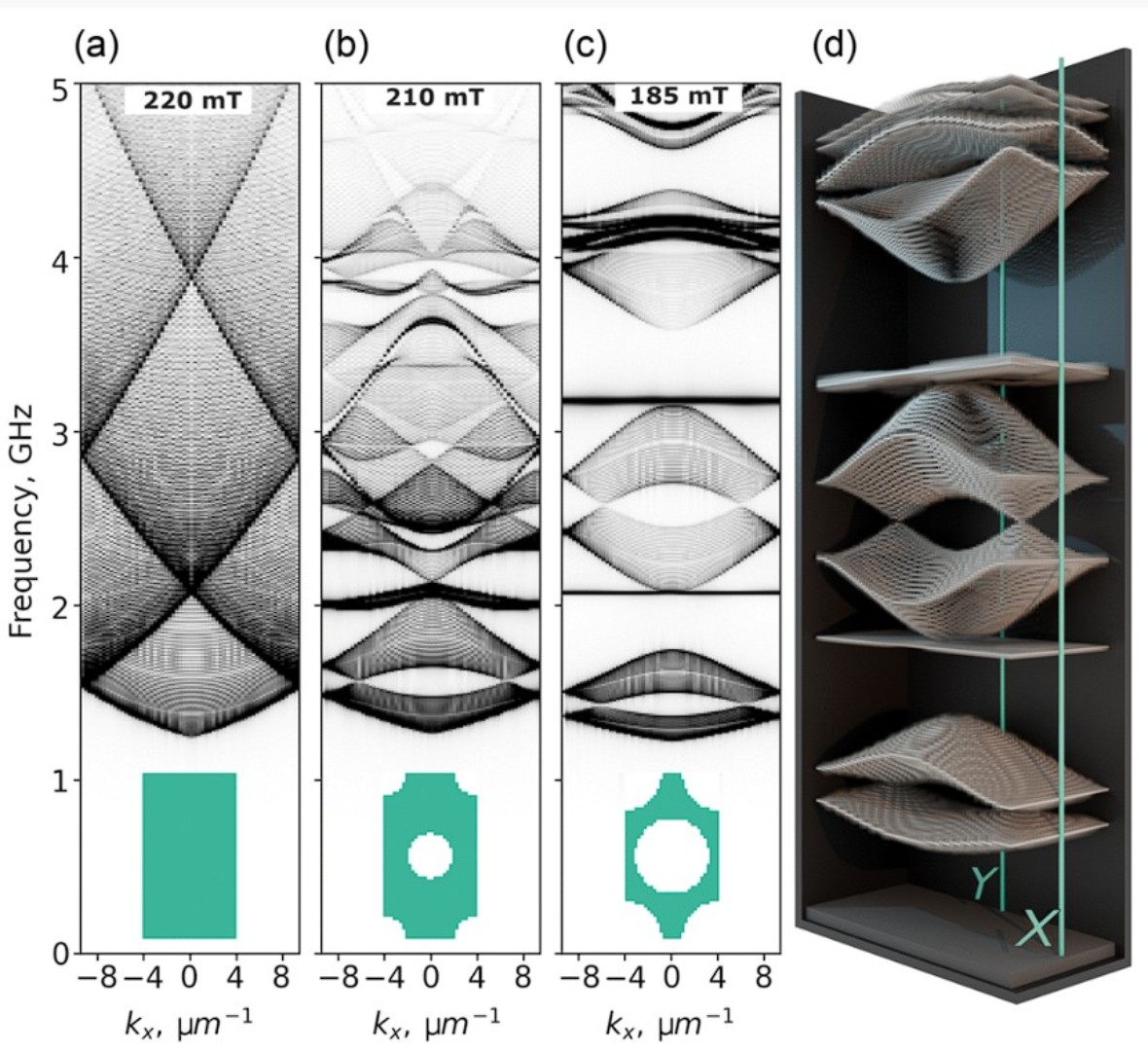

Najciekawsze jest jednak to, że zespół nie skończył na prostym stwierdzeniu “działa podobnie”. Z obliczeń i symulacji wyszło, że układ ma aż dziewięć pasm energetycznych. Część z nich odpowiada falom analogicznym do grafenowych stanów Diraca, ale obok nich pojawiają się też pasma płaskie, czyli stany silnie zlokalizowane, oraz efekty topologiczne. W praktyce oznacza to, że platforma nie tylko naśladuje grafen, ale daje szerszy zestaw zachowań, który można potencjalnie wykorzystać do prowadzenia, blokowania albo lokalizowania sygnałów mikrofalowych.
Jeśli inżynier potrafi projektować pasma, szczeliny energetyczne i stany brzegowe tak, jak robi się to w fizyce materiałów dwuwymiarowych, to zyskuje nowe narzędzie do budowy układów radiowych. Autorzy wprost piszą o możliwościach inżynierii przerw energetycznych, topologicznych kanałów jednowymiarowych i punktowo zlokalizowanych modów defektowych. Nie jest to jeszcze gotowy produkt, ale już konkretna strategia projektowa.
Dlaczego branża łączności może się tym zainteresować?
W komunikacie uczelni najgłośniej wybrzmiewa przykład cyrkulatora mikrofalowego. To element, który kieruje sygnały tylko w jednym kierunku między portami i jest używany tam, gdzie trzeba rozdzielać sygnał nadawany od odbieranego albo chronić wrażliwe części układu. Sama idea nie jest nowa. Problem w tym, że klasyczne cyrkulatory zwykle opierają się na ferrytach i zjawiskach rozgrywających się na długościach porównywalnych z falą mikrofalową, przez co pozostają duże, nieporęczne i słabo nadają się do ścisłej integracji. NIST wprost zwraca uwagę, że tradycyjne cyrkulatory mikrofalowe są z natury duże i kłopotliwe właśnie z powodu skali, na której działają.
Tutaj Illinois rzuca najodważniejszą obietnicę: ich platforma mogłaby pozwolić miniaturyzować takie urządzenia do skali mikrometrów. To byłby ogromny skok. Nie dlatego, że ktoś pobije kolejny rekord “najmniejszego elementu świata”, ale dlatego, że właśnie takie nieefektowne komponenty bardzo często blokują dalsze zmniejszanie całych systemów. Gdy modem, antena i reszta elektroniki robią się coraz bardziej zwarte, każdy duży element nieodwracalny staje się problemem projektowym. Nie wszystko jest jednak tak kolorowe, jak można z początku uznać.
Czytaj też: Najzimniejsze miejsce na Ziemi dostaje nowe serce. Wszystko w imię nauki
Fundamentem pracy są symulacje mikromagnetyczne i modelowanie teoretyczne, oparte na realistycznych parametrach YIG. Autorzy podkreślają, że platforma jest eksperymentalnie wykonalna i wskazują standardowe metody wytwarzania, jak litografia elektronowa czy frezowanie skupioną wiązką jonów, ale to nadal nie jest demonstracja gotowego, produkcyjnego cyrkulatora w urządzeniu konsumenckim. Ma to ogromne znaczenie, bo między elegancką fizyką a rynkowym wdrożeniem rozciąga się zwykle bardzo długa droga. Trzeba jeszcze pokazać, że taki układ zachowuje parametry tam, gdzie naprawdę liczy się stabilność, powtarzalność, straty, tolerancje produkcyjne i integracja z całą resztą elektroniki. Sama uczelnia wspomina już o zgłoszeniu patentowym dotyczącym koncepcji urządzeń mikrofalowych, co sugeruje komercyjne ambicje, ale patent nie jest dowodem, że produkt jest za rogiem. Jest to raczej sygnał, że badacze widzą praktyczny kierunek i chcą go zabezpieczyć na wczesnym etapie.
Co w tej pracy jest naprawdę najcenniejsze?
Największa wartość tego odkrycia może leżeć nie w samym haśle “mniejsze układy do sieci bezprzewodowych”, ale w czymś mniej medialnym. Autorzy pokazali, że fizykę materiałów dwuwymiarowych da się odtworzyć w bardziej dostępnej, inżynierskiej platformie magnonicznej. To oznacza, że zjawiska kojarzone dotąd z bardzo specyficznymi materiałami można badać i projektować na nowo w strukturach, które da się świadomie rzeźbić geometrią. Taki most między światem elektronów, fotonów, fononów i magnonów bywa znacznie cenniejszy niż pojedynczy efekt, bo daje całe nowe pudełko z narzędziami.
Źródła: matse.illinois.edu, arXiv
