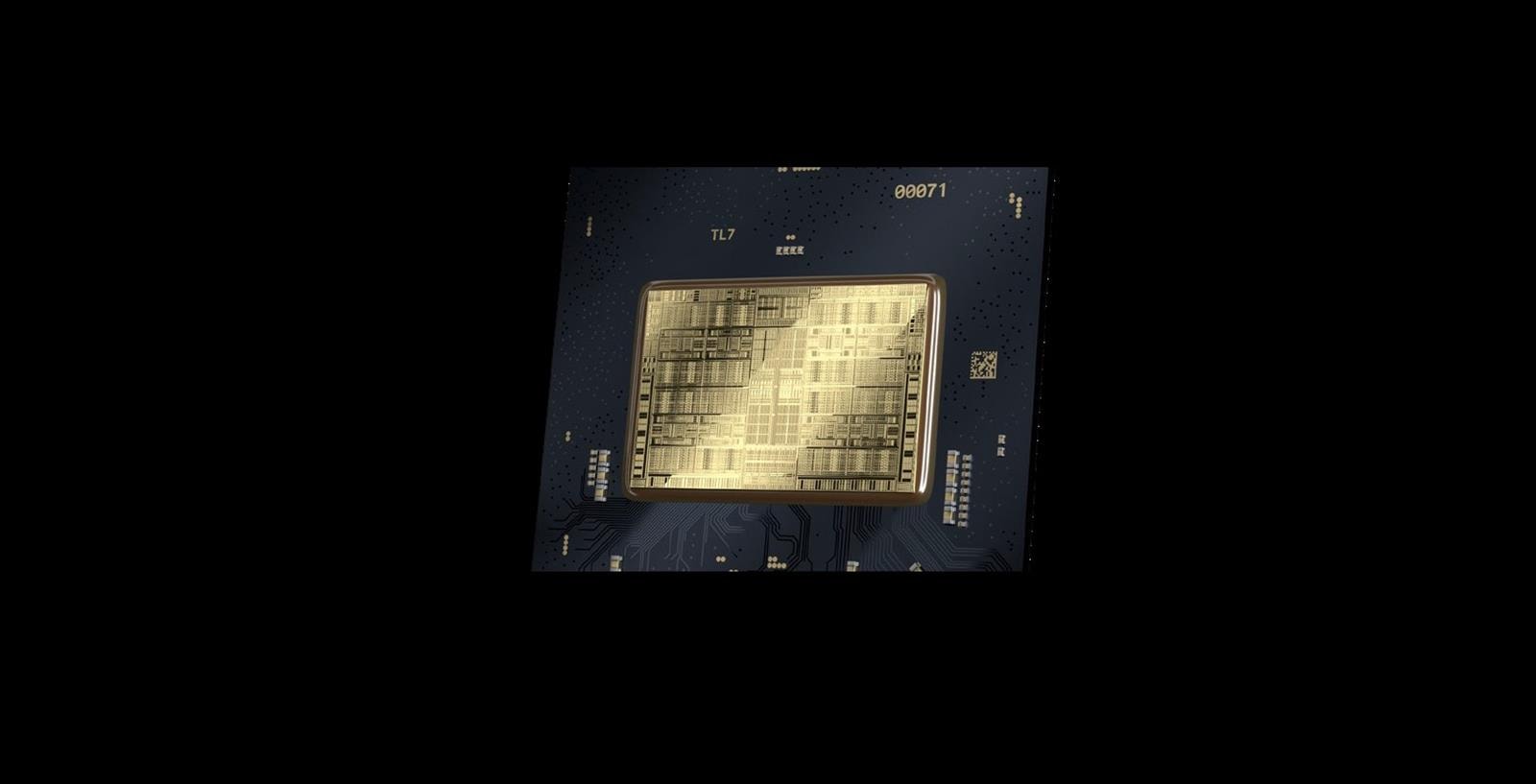

Procesor graficzny Intel DG2-448EU potwierdzony
Do tej pory Intel potwierdził tak naprawdę tylko tyle, że szykuje na rynek procesor graficzny Alchemist DG2-512 EU z 4096 jednostkami do obliczeń FP32 oraz DG2-128EU. Pierwszy ma być tym flagowym procesorem i oferować pełną konfigurację, na którą pozwala architektura, a drugi ma trafiać na pokład budżetowych kart graficznych pokroju GeForce GTX 1660. Potwierdzają to poziomy ich TDP, mające wynosić kolejno około 225 i 75 watów. Możemy być jednak pewni, że Intel nie zawojuje rynku jedynie dwoma kartami graficznymi, więc stosownie warianty DG2 między dwoma skrajnymi GPU są pewne i właśnie jeden z nich został potwierdzony.
Czytaj też: Najwydajniejszy laptop gamingowy, czyli GeForce RTX 3080 Ti z GA103 na horyzoncie

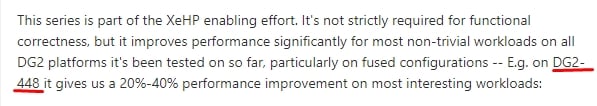

Wszystko za sprawą ostatniej aktualizacji sterownika open-source Mesa z myślą o API OpenGL oraz Vulkan. Ta została opublikowana przez Francisco Jereza, który jest częścią oddziału Open-Source Driver firmy Intel. W związanej z nią dokumentacji znajdziemy wskazanie na procesor graficzny DG2-448, czyli okrojony wariant flagowego DG2-512, którego istnienie ma sens, ponieważ pozwoli Intelowi wykorzystać mniej idealne rdzenie krzemowe.
Sam w sobie procesor graficzny Intel DG2-448EU ujrzał światło dzienne wiele miesięcy temu, choć tylko w formie wycieku, a nie tak solidnego dowodu. Wtedy wspominano, że jego wydajność dorównuje karcie GeForce RTX 3070. Podobnie sprawa ma się z rdzeniami graficznymi DG2-384EU oraz DG2-256EU, które pojawiły się w przeciekach w przeszłości. Intel mógł wprawdzie stosownie zmienić swoje plany, ale wyjątkowo mało prawdopodobne wydaje się wprowadzanie tylko trzech, a tym bardziej dwóch procesorów graficznych w ramach zupełnie nowej rodziny kart graficznych.
Czytaj też: Expander-Z to nie mała karta graficzna, a karta rozszerzeń dla SSD PCIe 5.0 od MSI
Architektura Alchemist, czyli co kryje się za “jednostkami wykonawczymi”

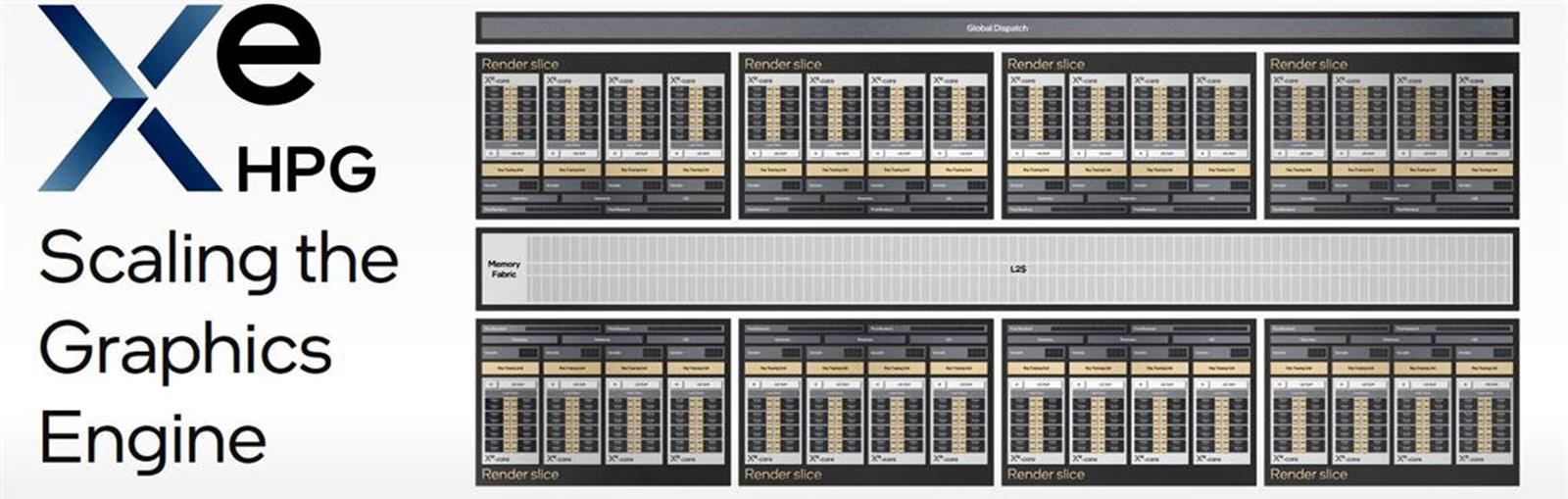

Warto też przypomnieć, co dokładnie kryje się w procesorach graficznych Alchemist, jako że Intel już to ujawnił. Wedle oficjalnych informacji każde GPU będzie składało się z rdzeni Xe, które będą ze sobą grupowane w bloki i wspólnie będą tworzyły tak zwane Render Slice. Widać to idealnie na poniższym diagramie flagowego rdzenia DG-512EU, na którego środku znajduje się Memory Fabric, czyli pamięć podręczna drugiego poziomu.
Czytaj też: Jak prezentują się ceny kart graficznych? Najnowsze dane odpowiadają
Każdy z rdzeni Xe będzie obejmował szesnaście 256-bitowych silników wektorowych i szesnaście 1024-bitowych silników matrycowych. Pod każdym Render Slice znajdą się fizyczne jednostki odpowiadające za operacje związane z Ray Tracingiem.
